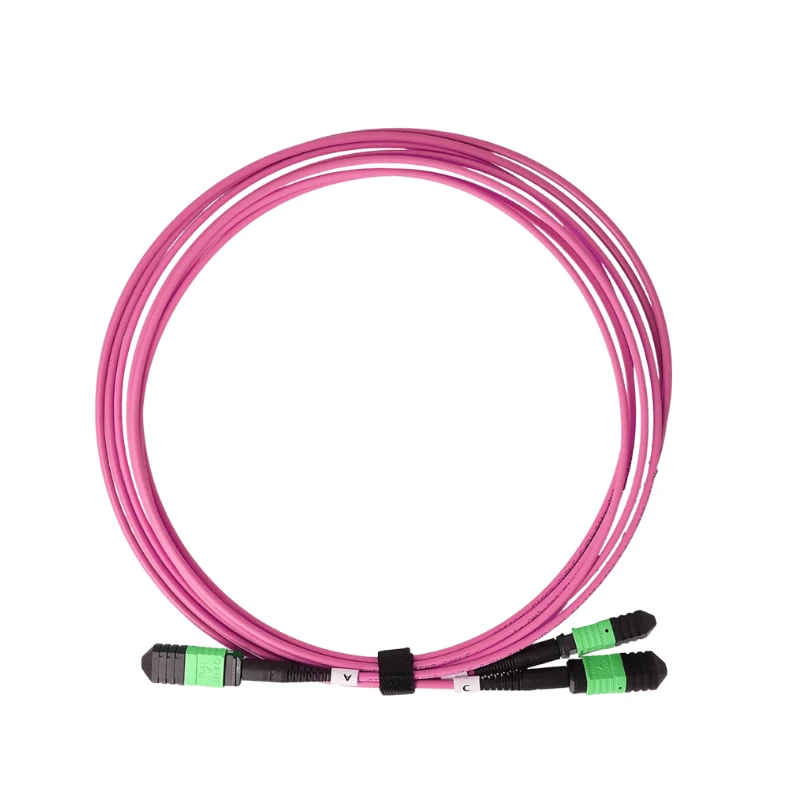

Kabel Loopback Mode Tunggal MPO adalah rakitan mode-tunggal-OS2 yang dihentikan oleh pabrik yang merutekan saluran Tx kembali ke saluran Rx yang ditentukan melalui antarmuka MPO untuk verifikasi optik lokal pada port dan transceiver yang kompatibel.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
|
Jenis Produk |
Kabel Loopback Mode Tunggal MPO |
|
Jenis Serat |
Mode Tunggal OS2, 9/125 m |
|
Antarmuka Konektor |
MPO |
|
Penghubung Jenis Kelamin |
Pria (dipasangi pin) / Wanita (tidak dipasangi pin) |
|
Jumlah Serat |
8F / 12F / 16F / 24F / 32F |
|
Konektor Polandia |
APC |
|
Polaritas / Pemetaan Pin |
Pemetaan saluran Tx/Rx standar atau-yang ditentukan pelanggan |
|
Atenuasi Optik |
standar 0 dB; redaman khusus tersedia |
|
Kerugian Penyisipan |
Standar: Kurang dari atau sama dengan 0,70 dB; Elite Low Loss: Kurang dari atau sama dengan 0,35 dB |
|
Kembali Kerugian |
Lebih besar dari atau sama dengan 60 dB |
|
Uji Panjang Gelombang |
1310 nm / 1550 nm |
|
Panjang Kabel |
Panjang khusus sesuai dengan konfigurasi yang dikonfirmasi |
|
Diameter Kabel |
3,0 mm; ukuran khusus harus dikonfirmasi |
|
Pilihan Jaket |
LSZH / OFNP / OFNR / PVC |
|
Suhu Operasional |
-20 derajat hingga +70 derajat |
|
Standar |
IEC 61754-7, TIA-604-5, IEC 61300, RoHS |
|
Kustomisasi |
Jumlah serat, panjang, jaket, pelabelan, dan konfigurasi lain yang dikonfirmasi |
Loopback-Konstruksi Optik Tertentu
Jalur Pengembalian Optik Internal
Susunan serat menciptakan jalur balik optik yang ditentukan dalam rakitan MPO, bukan koneksi titik-ke-konvensional.
Multi-Pengembalian Saluran Fiber
Beberapa saluran-mode tunggal dirutekan melalui rakitan MPO untuk memberikan pengembalian optik secara simultan untuk pengujian multi-serat.
Perutean Saluran Terintegrasi
Koneksi serat Tx-ke-Rx terdapat dalam rakitan, menjaga hubungan saluran yang diperlukan tetap antara antarmuka MPO dan jalur balik optik.
Pemetaan Saluran Tx/Rx
Peralatan-Rute yang Cocok
Perutean serat internal ditentukan untuk mengembalikan setiap saluran Tx ke saluran Rx yang ditentukan sesuai dengan port MPO target atau konfigurasi transceiver.
Pencocokan Jumlah Serat
Jumlah serat yang dipilih harus sesuai dengan posisi serat aktif dan konfigurasi jalur port MPO atau transceiver yang diuji.
Pinout-Verifikasi Berbasis
Menyediakan pinout peralatan atau peta saluran memungkinkan penetapan Tx-ke-Rx yang diperlukan diverifikasi sebelum produksi.
Konfirmasi Konfigurasi
Antarmuka MPO, jenis kelamin konektor, jumlah serat, dan penetapan saluran Tx/Rx harus disesuaikan dengan port atau transceiver target sebelum produksi.
Kinerja Optik
Anggaran Kerugian
Tingkat kerugian-penyisipan yang dipilih harus tetap berada dalam batas kerugian optik pada peralatan atau penyiapan pengujian.
Pengembalian-Persyaratan Kerugian
Tingkat pengembalian-kerugian yang ditentukan harus disesuaikan dengan antarmuka optik dan prosedur pengujian.
Pencocokan Atenuasi
Konfigurasi yang dilemahkan dapat ditentukan ketika daya optik yang dikembalikan harus dikontrol dalam jangkauan penerima peralatan yang diuji.
Pengujian Pabrik
Setiap Kabel Loopback Mode Tunggal MPO yang sudah jadi diperiksa dan diuji terhadap spesifikasi produk yang dikonfirmasi sebelum pengiriman.
Geometri Konektor
Inspeksi interferometri 3D memeriksa geometri ferrule MPO terhadap spesifikasi konektor yang berlaku.
01
Akhir-Kondisi Wajah
Inspeksi mikroskop digital memeriksa permukaan ujung konektor dari kontaminasi dan cacat yang terlihat sebelum pengiriman.
02
Kinerja Optik
Kerugian penyisipan dan kerugian pengembalian diukur pada rakitan jadi pada panjang gelombang pengujian yang ditentukan.
03
Verifikasi Konfigurasi
Perakitan yang telah selesai diperiksa berdasarkan jenis kelamin konektor yang dikonfirmasi, jumlah serat, dan pemetaan Tx/Rx.
04
Dokumentasi Uji
Hasil pengujian individual dapat diberikan untuk pesanan yang memerlukan verifikasi optik tingkat-produk.
05
Dimana Loopback Sesuai dengan Pengaturan Tes
Pelabuhan-Verifikasi Tingkat:Loopback menyediakan jalur pengembalian lokal untuk memeriksa jalur optik Tx/Rx dari antarmuka MPO yang kompatibel.
Verifikasi Pemancar:Rakitan ini dapat berfungsi sebagai koneksi balik optik saat menguji transceiver-berbasis MPO tanpa mitra tautan jarak jauh.
Isolasi kesalahan:Menggunakan kondisi loopback yang ditentukan dapat membantu memisahkan masalah terkait port atau transceiver-dari kesalahan yang terkait dengan tautan fiber eksternal.
Perlengkapan Uji Produksi:Rakitan loopback yang dikonfigurasikan sama dapat digabungkan ke dalam peralatan berulang atau prosedur pengujian transceiver.
Pertanyaan Umum
T: Apa perbedaan antara kabel loopback MPO dan kabel serat MPO standar?
J: Kabel MPO standar menghubungkan dua titik akhir optik, sedangkan loopback MPO secara internal merutekan saluran Tx kembali ke saluran Rx yang ditentukan untuk pengujian optik lokal.
T: Informasi apa yang harus saya sertakan dalam kabel loopback MPO RFQ?
J: Sertakan antarmuka atau transceiver MPO target, jenis kelamin konektor, jumlah serat, pemetaan atau pinout Tx/Rx, panjang kabel, dan persyaratan atenuasi jika berlaku.
T: Apa yang harus saya berikan jika pinout loopback MPO yang diperlukan tidak diketahui?
J: Sediakan model peralatan atau transceiver dan spesifikasi port atau peta saluran apa pun yang tersedia sehingga perutean Tx-ke-Rx yang diperlukan dapat ditinjau sebelum produksi.
T: Bagaimana cara memilih jumlah serat untuk loopback MPO?
J: Cocokkan jumlah serat dengan posisi serat aktif dan konfigurasi jalur port atau transceiver MPO target.
T: Kapan atenuasi diperlukan dalam loopback mode tunggal MPO?
J: Atenuasi digunakan ketika daya optik yang dikembalikan harus tetap berada dalam jangkauan penerima atau kondisi pengujian tertentu dari peralatan yang diuji.
T: Dapatkah loopback mode tunggal MPO dikonfigurasikan untuk transceiver atau model peralatan tertentu?
J: Ya. Konfigurasi dapat ditinjau berdasarkan antarmuka target, jenis kelamin konektor, jumlah serat, dan pemetaan saluran Tx/Rx yang diperlukan.
T: Apakah konfigurasi MPO-kepadatan tinggi tersedia untuk pengujian transceiver optik multi-jalur?
J: Ya. 16-konfigurasi fiber dan 32-fiber Elite Low Loss tersedia untuk penyiapan pengujian mode tunggal kepadatan tinggi yang memerlukan beberapa saluran optik paralel.
T: Apakah hasil pengujian individual dapat diberikan dengan kabel loopback MPO?
J: Ya. Hasil pengujian individual dapat diberikan bila-verifikasi optik tingkat produk atau dokumentasi pengujian-serial yang cocok diperlukan.
