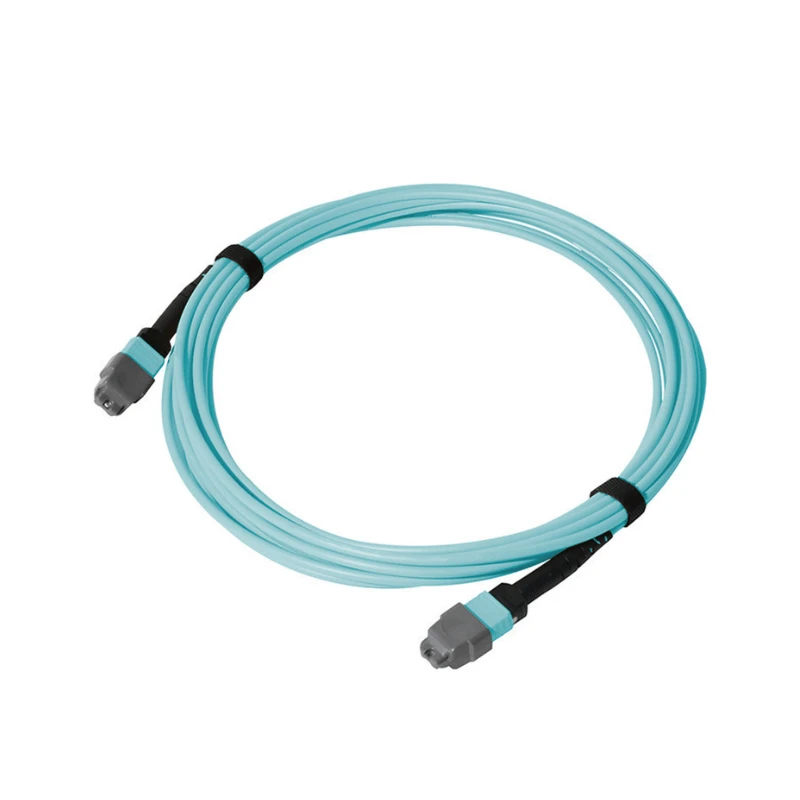

Kabel Loopback MTP adalah rakitan multi-serat optik rakitan pabrik yang menyediakan jalur balik optik tertentu melalui antarmuka MTP/MPO. Ini merutekan saluran optik yang ditransmisikan kembali ke saluran penerima yang ditentukan dalam antarmuka yang sama untuk verifikasi transceiver, pengujian port-sakelar, diagnostik peralatan, dan prosedur pengujian optik.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
|
Jenis Produk |
Kabel Loopback MTP |
|
Tipe Konektor |
MTP® / MPO |
|
Penghubung Jenis Kelamin |
MTP® Pria (dengan pin pemandu) / Wanita (tanpa pin pemandu) |
|
Jumlah Serat |
8/12/16/24 Serat |
|
Jenis Serat |
Multimode: OM3 / OM4 / OM5; Mode-tunggal: OS2 |
|
Konektor Polandia |
PC / UPC / APC, sesuai dengan konfigurasi serat |
|
Pemetaan Serat |
Pemetaan-Tx-ke-Rx Standar atau Pelanggan |
|
Polaritas |
Tipe A / Tipe B / Tipe C, jika ada |
|
Kerugian Penyisipan |
Kerugian Standar: Kurang dari atau sama dengan 0,70 dB; Kerugian Rendah: Kurang dari atau sama dengan 0,35 dB |
|
Kembali Kerugian |
Menurut jenis serat, semir, dan tingkat kinerja yang dipilih |
|
Atenuasi |
Standar: 0 dB; Redaman khusus tersedia |
|
Uji Panjang Gelombang |
Multimode: 850/1300nm; Mode-tunggal: 1310/1550 nm |
|
Pilihan Jaket |
PVC / LSZH / OFNR / OFNP, sesuai konfigurasi |
|
Suhu Operasional |
-20 derajat hingga +70 derajat |
|
Standar / Kepatuhan |
IEC 61754-7; TIA-604-5; RoHS; MENCAPAI |
Konfigurasi Antarmuka Kabel Loopback MTP
Tentukan loopback MTP sesuai dengan antarmuka pengujian target. Konfigurasi yang diperlukan harus dikonfirmasi sebelum produksi berdasarkan antarmuka, perkawinan konektor, pemetaan saluran, dan kondisi pengujian optik.
Cocokkan Jumlah Serat dengan Antarmuka:Pilih jumlah serat sesuai dengan saluran optik aktif dan konfigurasi konektor antarmuka yang diuji.
Cocokkan Jenis Serat dengan Antarmuka Optik:Cocokkan jenis serat dengan mode optik yang ditentukan untuk transceiver target, peralatan, atau perlengkapan pengujian.
Konfirmasikan Jenis Kelamin Konektor MTP/MPO:Konfirmasikan jenis kelamin konektor yang diperlukan dari antarmuka kawin; konektor laki-laki dipasangi pin, sedangkan konektor perempuan tidak dipasangi pin.
Konfirmasikan Pemetaan Tx-ke-Rx:Konfirmasikan hubungan saluran Tx-ke-Rx yang diperlukan sebelum memesan, khususnya untuk konfigurasi pengujian-khusus aplikasi.
Periksa Kondisi Uji Optik:Konfirmasikan apakah pengujian memerlukan loopback langsung atau dilemahkan dan tentukan kondisi daya penerimaan{0}}yang diperlukan jika berlaku.
Pemetaan Serat Tx-ke-Rx
Konfigurasi loopback ditentukan tidak hanya oleh jumlah serat, tetapi juga oleh bagaimana saluran yang ditransmisikan dikembalikan ke saluran penerima yang dituju.
Pemetaan Standar
Konfigurasi standar mengikuti hubungan posisi-serat yang dikonfirmasi untuk antarmuka MTP/MPO yang ditentukan.
Pemetaan Kustom
Perutean-Tx-ke-Rx yang ditentukan pelanggan dapat ditinjau dari diagram posisi-serat, peta port, atau spesifikasi peralatan.
Verifikasi Pemetaan
Perutean internal diperiksa berdasarkan pemetaan produksi yang dikonfirmasi sebelum pengiriman.
Atenuasi untuk Pengujian Loopback Terkendali
Pengulangan Langsung:Loopback langsung mengembalikan sinyal yang ditransmisikan tanpa redaman tambahan yang disengaja ketika daya terima yang dihasilkan memenuhi persyaratan pengujian.
Loopback yang dilemahkan:Konfigurasi yang dilemahkan menimbulkan kerugian optik tambahan tertentu ketika pengujian memerlukan daya terima yang lebih rendah.
Spesifikasi Atenuasi:Tentukan kondisi redaman atau penerima target yang diperlukan sehingga konfigurasi optik dapat dikonfirmasi sebelum produksi.
Verifikasi Pabrik
Rakitan loopback MTP diperiksa berdasarkan spesifikasi produksi yang dikonfirmasi sebelum pengiriman, yang mencakup geometri konektor,-kondisi permukaan akhir, kinerja optik, dan perutean Tx-ke-Rx yang ditentukan.
Konektor & Ujung-Kontrol Wajah:Inspeksi interferometer 3D digunakan untuk memeriksa geometri konektor MTP/MPO, termasuk tinggi serat, offset puncak, dan radius kelengkungan, sedangkan permukaan ujung konektor diperiksa untuk mengetahui adanya kontaminasi dan cacat yang terlihat.
Verifikasi Optik & Pemetaan:Setiap rakitan diuji satu per satu untuk mengetahui kehilangan penyisipan dan kehilangan pengembalian sesuai dengan konfigurasi dan panjang gelombang pengujian yang ditentukan, sementara perutean Tx-ke-Rx yang ditentukan diperiksa berdasarkan pemetaan produksi yang dikonfirmasi.
Catatan Tes:Catatan pengujian berseri dapat disediakan untuk rakitan individual, termasuk data pengujian optik yang berlaku dan hasil inspeksi untuk kualifikasi produk dan inspeksi masuk.
Konfigurasi Loopback MTP Kustom
Kabel loopback MTP khusus dikonfigurasikan sesuai dengan persyaratan perlengkapan pengujian atau{0}}pelanggan.
Referensi Antarmuka
Menyediakan peralatan target, transceiver, atau antarmuka-perlengkapan pengujian sehingga konfigurasi konektor dan rakitan yang diperlukan dapat ditinjau sebelum produksi.
Referensi Pemetaan
Untuk loopback non-standar, berikan peta port, diagram-posisi serat, atau spesifikasi pengkabelan Tx-ke-Rx.
Persyaratan Optik
Memberikan redaman yang diperlukan atau kondisi penerima target ketika daya optik yang dikontrol merupakan bagian dari spesifikasi pengujian.
Referensi Produksi
Menyediakan panjang kabel, kuantitas, identifikasi, dan persyaratan pengemasan yang diperlukan untuk penawaran dan produksi.
Untuk konfigurasi-spesifik aplikasi, DIMI meninjau antarmuka yang disediakan, pemetaan, dan persyaratan pengujian sebelum produksi sehingga spesifikasi manufaktur dapat dikonfirmasikan terhadap perakitan yang diminta.
Pertanyaan Umum
T: Apa perbedaan antara kabel loopback MTP dan kabel trunk MTP?
J: Kabel trunk MTP menyediakan koneksi multi-serat antara dua antarmuka jaringan, sedangkan kabel loopback MTP membuat jalur balik optik internal untuk menguji satu antarmuka.
T: Dapatkah satu kabel loopback MTP digunakan dengan konfigurasi transceiver yang berbeda?
J: Belum tentu. Antarmuka transceiver yang berbeda mungkin memerlukan konfigurasi konektor yang berbeda, posisi serat aktif, penetapan saluran, dan kondisi optik, sehingga loopback harus disesuaikan dengan antarmuka spesifik yang sedang diuji.
T: Mengapa loopback MTP dengan jumlah serat yang benar masih gagal dalam pengujian port?
J: Jumlah serat saja tidak menentukan jalur balik optik. Hubungan Tx-ke-Rx, konfigurasi konektor, atau kondisi pengujian yang salah dapat menyebabkan hasil gagal meskipun jumlah serat cocok.
T: Apa yang dapat menyebabkan kehilangan optik yang tidak terduga selama pengujian loopback MTP?
J: Kehilangan yang tidak terduga dapat disebabkan oleh kontaminasi-permukaan konektor, geometri konektor, kerusakan serat, ketidakcocokan konfigurasi, atau kondisi pengukuran. Panjang gelombang pengujian dan pengaturan pengukuran juga harus diperiksa ketika kerugian yang diukur berada di luar kisaran yang diharapkan.
T: Dapatkah saya memesan sampel kabel loopback MTP sebelum melakukan pemesanan massal?
J: Ya. Sampel teknik dan perintah uji coba awal dapat diatur dalam jumlah yang lebih rendah daripada MOQ massal standar, sesuai dengan konfigurasi yang diperlukan.
T: Berapa waktu tunggu tipikal untuk konfigurasi kabel loopback MTP standar?
J: Konfigurasi standar biasanya dapat diselesaikan dalam 3–7 hari kerja. Jadwal produksi akhir dikonfirmasi berdasarkan jumlah pesanan dan persyaratan non-standar.
T: Dapatkah DIMI memberikan laporan pengujian untuk kabel loopback MTP?
J: Ya. Catatan pengujian berseri dapat disediakan untuk rakitan individual, dengan kehilangan penyisipan, kehilangan pengembalian, dan data inspeksi yang berlaku tersedia untuk kualifikasi produk dan inspeksi masuk.
T: Apa MOQ untuk kabel loopback MTP?
A: MOQ massal standar adalah 500 buah per gaya, sedangkan sampel teknik dan perintah uji coba awal dapat diatur dalam jumlah yang lebih rendah tergantung pada konfigurasi yang diperlukan.
