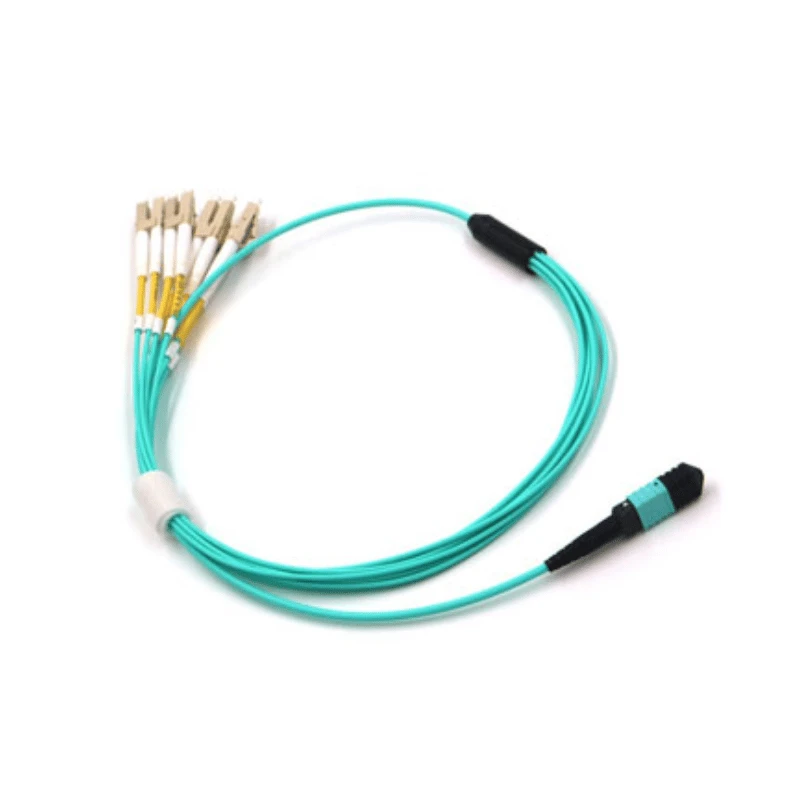

Kabel Loopback Multimode MPO adalah rakitan optik{0}}yang diakhiri oleh pabrik yang mengarahkan sinyal yang dikirim kembali ke saluran penerima yang ditentukan melalui antarmuka MPO untuk pengujian lokal transceiver, port, dan peralatan optik multimode yang kompatibel.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
|
Jenis Produk |
Kabel Loopback Multimode MPO |
|
Tipe Konektor |
MPO |
|
Penghubung Jenis Kelamin |
Laki-laki dengan pin pemandu/Wanita tanpa pin pemandu |
|
Jenis Serat |
Multimode OM3 / OM4 / OM5 |
|
Jumlah Serat |
8/12/24 serat |
|
Polaritas / Pemetaan Pin |
Tipe A / Tipe B / Tipe C / Pemetaan Kustom |
|
Konektor Polandia |
komputer |
|
Kerugian Penyisipan |
Kelas Standar: Kurang dari atau sama dengan 0,70 dB; Elite Rendah-Tingkat Kerugian: Kurang dari atau sama dengan 0,35 dB |
|
Kembali Kerugian |
Lebih besar dari atau sama dengan 20 dB |
|
Panjang Gelombang Operasi |
850 nm / 1300 nm |
|
Bahan Jaket |
LSZH / PVC / OFNP |
|
Warna Jaket |
Aqua / Violet / Hijau Limau / Custom |
|
Panjang Kabel |
Disesuaikan |
|
Suhu Operasional |
-20 derajat hingga +70 derajat |
|
Suhu Penyimpanan |
-40 derajat hingga +85 derajat |
|
Daya Tahan Kawin |
Lebih besar dari atau sama dengan 500 siklus |
|
Kepatuhan |
IEC 61754-7, TIA-604-5, RoHS, JANGKAUAN |
Konfigurasi Loopback MPO
Pemetaan serat internal menentukan saluran transmisi mana yang dikembalikan ke saluran penerima yang sesuai.
Polaritas Standar:Konfigurasi Tipe A, Tipe B, dan Tipe C tersedia untuk pengaturan yang menggunakan pengaturan saluran MPO standar ini.
Peralatan-Pemetaan Khusus:Pemetaan Tx-ke-Rx khusus dapat dibuat untuk antarmuka-khusus peralatan, termasuk konfigurasi QSFP, QSFP28, dan QSFP-DD yang dikonfirmasi.
Konfigurasi Serat dan Konektor
Antarmuka MPO harus disesuaikan dengan persyaratan optik dan mekanis dari peralatan yang diuji.
Pencocokan antarmuka:Konfirmasikan antarmuka MPO kawin sebelum memesan.
Kompatibilitas konektor:Verifikasi jenis kelamin konektor dan pandu-konfigurasi pin terhadap port peralatan.
Pemilihan serat:Pilih konfigurasi serat sesuai dengan antarmuka optik yang diuji.
Referensi konfigurasi:Untuk rakitan-peralatan tertentu, spesifikasi transceiver target atau dokumentasi peralatan dapat digunakan sebagai referensi konfigurasi.
Verifikasi Kinerja Optik
Pengujian optik
Insertion loss dan return loss diukur menggunakan peralatan EXFO/JDSU dan diperiksa terhadap batasan yang ditentukan.
01
Geometri konektor
Interferometer 3D memeriksa tinggi serat, radius kelengkungan, dan offset puncak.
02
Akhiri-pemeriksaan wajah
Mikroskop digital memeriksa kontaminasi dan cacat fisik yang terlihat.
03
Kontinuitas dan pemetaan
Kontinuitas serat dan polaritas saluran diverifikasi berdasarkan konfigurasi yang disetujui, termasuk pemetaan Tx-ke-Rx yang dikonfirmasi untuk rakitan khusus.
04
Sistem mutu
Rakitan MPO diproduksi berdasarkan sistem manajemen mutu ISO 9001:2015 DIMI.
05
Skenario Pengujian
Konfigurasi loopback menentukan kondisi pengembalian optik yang diperlukan oleh pengujian.
Verifikasi pemancar
Memberikan kondisi pengembalian lokal untuk memeriksa antarmuka transceiver multimode berbasis MPO.
Diagnostik pelabuhan
Mengisolasi antarmuka optik yang sedang diuji tanpa memerlukan koneksi serat jarak jauh.
Pengujian produksi
Menyediakan konfigurasi optik berulang untuk verifikasi peralatan terkontrol.
Rekayasa dan pembakaran-in
Memungkinkan kondisi antarmuka yang ditentukan sama untuk direproduksi di seluruh prosedur pengujian berulang.
Proses Manufaktur
Kemampuan Manufaktur:DIMI memproduksi rakitan kabel serat optik sendiri-untuk sampel teknik dan produksi volume.
Tinjauan Teknik:Pemetaan non-standar ditinjau berdasarkan pinout, skema pengkabelan, atau spesifikasi peralatan yang disediakan sebelum produksi.
Pengendalian Produksi:Spesifikasi yang dikonfirmasi mendefinisikan konfigurasi, pemetaan, persyaratan optik, identifikasi, dan pengemasan.
Verifikasi & Dokumentasi:Rakitan yang telah selesai diperiksa dan diuji sebelum pengiriman, dengan dokumentasi pengujian disediakan sesuai dengan persyaratan pesanan yang dikonfirmasi.
Persyaratan Pesanan
Pemesanan & Waktu Pimpin:Jumlah fleksibel tersedia; konfigurasi standar biasanya memerlukan 3–7 hari kerja, dengan jadwal khusus dikonfirmasi berdasarkan konfigurasi dan kuantitas.
Informasi RFQ:Untuk kutipan, berikan jenis serat, jumlah serat, jenis kelamin konektor, pemetaan loopback, panjang kabel, dan perkiraan kuantitas.
Pertanyaan Umum
T: Untuk apa kabel loopback multimode MPO digunakan?
J: Ini menciptakan jalur balik optik lokal antara saluran Tx dan Rx yang ditunjuk untuk menguji transceiver multimode, port MPO, dan peralatan optik yang kompatibel.
T: Bagaimana cara memilih polaritas loopback MPO yang benar?
A: Pilih Tipe A, Tipe B, Tipe C, atau pemetaan khusus sesuai dengan hubungan saluran Tx-ke-Rx yang diperlukan dari peralatan yang diuji.
T: Bisakah Anda membuat loopback MPO khusus untuk QSFP, QSFP28, atau QSFP-DD?
J: Ya. Pemetaan Tx-ke-Rx khusus dapat dibuat dari pinout peralatan, skema pengkabelan, atau spesifikasi pemetaan saluran-yang dikonfirmasi.
T: Apa perbedaan antara loopback MPO dan kabel patch MPO?
J: Kabel patch MPO menghubungkan antarmuka optik terpisah, sementara loopback MPO mengembalikan saluran Tx yang ditentukan ke saluran Rx dalam pengaturan pengujian lokal.
T: Bagaimana cara memilih MPO jantan atau betina untuk kabel loopback?
J: Cocokkan jenis kelamin konektor dan konfigurasi-pin pemandu dengan antarmuka MPO yang berpasangan pada transceiver, perlengkapan pengujian, atau peralatan.
T: Bagaimana cara memilih OM3, OM4, atau OM5 untuk loopback MPO?
J: Pilih jenis serat multimode yang ditentukan untuk transceiver atau peralatan yang diuji untuk menjaga kompatibilitas antarmuka.
T: Apa yang dimaksud dengan return loss pada kabel loopback MPO?
J: Return loss menunjukkan daya optik yang dipantulkan kembali ke sumbernya. Kerugian pengembalian yang ditentukan lebih besar dari atau sama dengan 20 dB.
T: Dapatkah loopback multimode MPO diuji sebelum produksi volume?
J: Ya. Sampel teknik dapat diproduksi untuk verifikasi antarmuka dan-pemetaan saluran sebelum produksi volume bila diperlukan.
