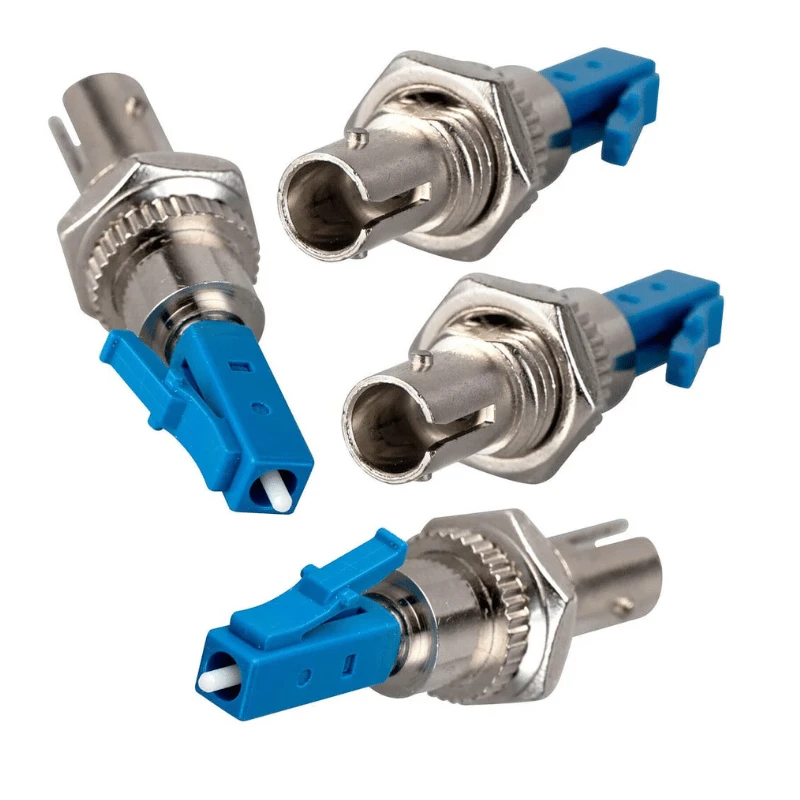

Adaptor Kabel Serat Optik LC ke ST adalah adaptor serat optik hibrid yang dirancang untuk menghubungkan serat terminasi LC-dengan serat terminasi ST-tanpa terminasi ulang kabel yang ada. Ia menggunakan komponen penyelarasan presisi untuk menjaga kestabilan sambungan serat, cocok untuk jaringan mode tunggal dan multimode.
Spesifikasi Adaptor
|
Parameter |
Spesifikasi |
|
Tipe Adaptor |
Adaptor Hibrida LC ke ST |
|
Antarmuka LC |
LC perempuan |
|
Antarmuka ST |
ST perempuan |
|
LC Ferrule |
1,25mm |
|
ST Ferrule |
2,5 mm |
|
Jenis Serat |
OS2 mode tunggal; Multimode OM1/OM2/OM3/OM4 |
|
Tipe Polandia |
UPC; APC tersedia untuk konfigurasi yang berlaku |
|
Lengan Penyelarasan |
Keramik zirkonia |
|
Kerugian Penyisipan |
Kurang dari atau sama dengan tipikal 0,3 dB; Kurang dari atau sama dengan 0,5 dB maks. |
|
Kembali Kerugian |
Lebih besar dari atau sama dengan 45 dB UPC; Lebih besar dari atau sama dengan 60 dB APC |
|
Pengulangan |
Kurang dari atau sama dengan 0,1 dB |
|
Daya Tahan Perkawinan |
Lebih besar dari atau sama dengan 500 siklus |
|
Perumahan |
Plastik-berkekuatan tinggi; perumahan logam opsional |
|
Pemasangan |
Pemasangan-panel |
|
Suhu Operasional |
-25 derajat hingga +70 derajat |
|
Konfigurasi |
Simpleks; perakitan dupleks tersedia |
Kompatibilitas Konektor
Adaptor menyediakan sambungan mekanis langsung antara konektor lc dan st, sehingga cocok ketika peralatan, panel patch, atau kabel terpasang menggunakan antarmuka konektor yang berbeda.
Sisi Lc:Kompatibel dengan konektor lc standar yang menggunakan ferrule 1,25 mm.
Sisi St:Kompatibel dengan konektor st standar yang menggunakan ferrule 2,5 mm dan kopling bayonet.
Mode tunggal:Mendukung konfigurasi os2 9/125 μm dengan pemolesan upc atau apc yang berlaku.
Multimode:Mendukung konfigurasi om1 62.5/125 μm dan om2/om3/om4 50/125 μm.
Pencampuran konektor:Adaptor hanya mengubah antarmuka konektor; serat yang terhubung harus tetap disesuaikan dengan mode transmisi dan sistem optik yang diperlukan.
Struktur Adaptor
Adaptor terdiri dari antarmuka samping LC-, antarmuka sisi ST-, selongsong penyelarasan presisi, wadah, dan struktur pemasangan.
Selongsong keramik zirkonia mempertahankan konsentrisitas ferrule selama perkawinan, membantu mengontrol ketidaksejajaran lateral dan kehilangan penyisipan optik.
Rumah standar terbuat dari plastik-berkekuatan tinggi untuk pemasangan panel kompak. Rumah logam, tipe flensa, penahan snap{2}}in, pemasangan berulir, dan pengaturan tapak lainnya dapat ditentukan untuk peralatan dengan kebutuhan mekanis berbeda.
Aplikasi
Migrasi jaringan:Menghubungkan peralatan berbasis lc-baru ke infrastruktur fiber terminasi yang sudah ada tanpa mengganti seluruh tautan kabel.
Panel tambalan dan ODF:Menyediakan konektivitas campuran lc/st dalam distribusi serat dan sistem patching.
Peralatan uji:Antarmuka kabel patch lc dengan port st pada instrumen uji optik dan peralatan pengukuran.
Jaringan telekomunikasi:Mendukung pemasangan konektor{0}}campuran selama perluasan jaringan atau penggantian peralatan.
Jaringan perusahaan dan kampus:Cocok untuk infrastruktur lama yang tetap berfungsi bersama peralatan berbasis lc-.
Sistem industri dan instrumentasi:Menyediakan konversi konektor di mana peralatan fiber yang ada menggunakan antarmuka st.
Adaptor hibrid secara khusus digunakan untuk-lingkungan konektor campuran dan migrasi peralatan yang-penghentian ulang tidak diinginkan.
Kustomisasi / OEM
Kombinasi antarmuka:Lc-st, lc-sc, lc-fc, sc-st dan konfigurasi hibrid lainnya.
Modus serat:Os2, om1, om2, om3 atau om4.
Polandia:Upc atau apc jika kompatibel secara mekanis dan optik.
Perumahan:Plastik atau logam; identifikasi warna yang disesuaikan tersedia.
Pemasangan:Jejak panel berflensa, berulir,-snap, atau-yang ditentukan pelanggan.
Konfigurasi:Pengaturan dupleks simpleks atau berpasangan.
Identifikasi:Logo, nomor bagian, identifikasi konektor dan tanda lainnya.
Kemasan:Pengemasan massal, tas individual,-set yang telah disortir sebelumnya, dan pengemasan-label pribadi.
Kualitas & Inspeksi
Kontrol kualitas harus mencakup kinerja optik dan kompatibilitas mekanis. Setiap batch produksi dapat diperiksa berdasarkan spesifikasi yang disepakati, dengan item pemeriksaan utama termasuk:
Inspeksi visual dan dimensi perumahan dan antarmuka
Pemeriksaan penyelarasan ferrule dan selongsong LC/ST
Pengukuran kerugian penyisipan
Pengukuran return loss untuk konfigurasi singlemode tertentu
Pertukaran konektor dan verifikasi perkawinan
Pengujian ketahanan perkawinan
Inspeksi struktur perumahan dan pemasangan
Verifikasi penandaan, kuantitas dan pengemasan
Catatan inspeksi dapat diberikan sesuai dengan kebutuhan proyek.
Pertanyaan Umum
T: Apakah adaptor memerlukan alat khusus untuk pemasangan?
J: Biasanya tidak diperlukan alat terminasi optik khusus. Adaptor ini dirancang untuk pemasangan konektor mekanis dan pemasangan panel. Jika struktur pemasangan khusus disediakan, pemasangan harus mengikuti peralatan atau desain panel yang sesuai.
T: Dapatkah adaptor digunakan untuk sistem serat dalam dan luar ruangan?
J: Hal ini terutama ditujukan untuk pemasangan di dalam ruangan,-ruang peralatan, rak, panel-tambalan, dan kabinet yang dilindungi. Untuk penempatan di luar ruangan, adaptor harus dipasang di dalam wadah tahan cuaca yang sesuai, dan tidak terkena langsung hujan, debu, atau kondisi lingkungan yang berkepanjangan.
Q: Dapatkah saya memesan sampel sebelum pembelian massal?
J: Ya. Sampel dapat diberikan untuk evaluasi performa konektor, dimensi, pemasangan, dan-optik sebelum produksi volume. Persyaratan sampel dan biaya dapat dikonfirmasi sesuai dengan konfigurasi dan kuantitas yang diminta.
T: Bisakah Anda menyediakan adaptor sesuai dengan-nomor komponen sistem yang terpasang?
J: Nomor komponen referensi dapat digunakan untuk perbandingan teknis, namun produksi harus didasarkan pada dimensi dan persyaratan kinerja yang telah diverifikasi, bukan hanya berdasarkan nomor komponen saja. Pelanggan dapat memberikan sampel, gambar, atau lembar data untuk tinjauan kompatibilitas.
T: Bagaimana adaptor serat optik dikemas untuk pengiriman internasional?
J: Adaptor biasanya terlindungi dari kontaminasi dan kerusakan fisik selama penanganan dan transportasi, dengan kemasan bagian dalam dan karton luar yang sesuai dipilih berdasarkan jumlah pesanan. Kemasan individual atau khusus dapat diatur untuk pesanan OEM dan distributor.
T: Berapa waktu tunggu pesanan pada umumnya?
J: Untuk pesanan komersial standar, waktu tunggu pemrosesan umumnya adalah 7–14 hari, diikuti dengan waktu pengiriman sekitar 20–30 hari, bergantung pada tujuan dan metode pengiriman. Pesanan dalam jumlah besar atau-yang disesuaikan harus dijadwalkan secara terpisah setelah konfirmasi spesifikasi.
T: Syarat pembayaran apa yang tersedia untuk pesanan?
J: Metode pembayaran umum termasuk T/T, L/C, PayPal, dan kartu kredit. Pengaturan pembayaran lainnya dapat didiskusikan untuk pesanan yang memenuhi syarat, dengan ketentuan akhir dikonfirmasi dalam kutipan atau kontrak penjualan.
