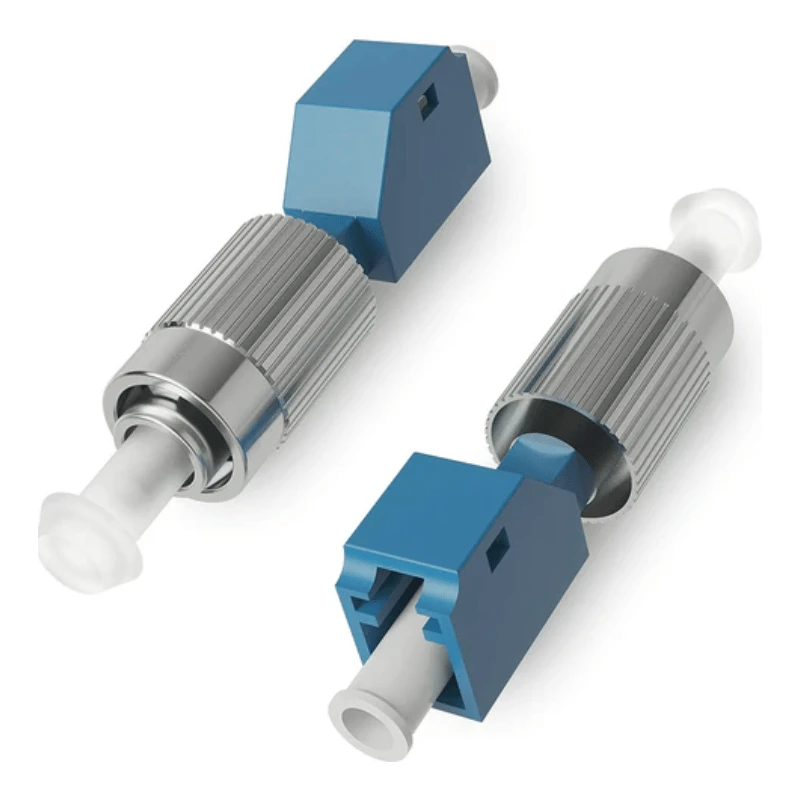

Adaptor Serat Optik LC ke FC adalah adaptor perempuan-ke-perempuan hibrid yang dirancang untuk menyambungkan komponen serat optik yang diakhiri LC-dan yang diakhiri FC-tanpa-mengakhiri kembali serat. Konfigurasi standarnya adalah LC/UPC hingga FC/UPC, simplex, singlemode OS2 9/125 μm, dengan selongsong penyelarasan keramik zirkonia presisi. Jenis pemoles konektor, mode serat, bahan rumah, dan konfigurasi pemasangan yang berbeda dapat ditentukan untuk kebutuhan proyek.
Spesifikasi Adaptor
|
Parameter |
Spesifikasi Standar |
||
|
Tipe Adaptor |
Adaptor Hibrid LC ke FC |
||
|
Konfigurasi Konektor |
LC/UPC ke FC/UPC |
||
|
Jenis kelamin |
Perempuan-ke-Perempuan |
||
|
Saluran |
Simpleks |
||
|
Modus Serat |
OS mode tunggal2 9/125 μm |
||
|
Lengan Penyelarasan |
Keramik Zirkonia Presisi |
||
|
Kerugian Penyisipan Khas |
Kurang dari atau sama dengan 0,3 dB |
||
|
Kembali Kerugian |
Lebih besar dari atau sama dengan 50 dB, UPC |
||
|
Daya tahan |
Lebih besar atau sama dengan 500 siklus kawin |
||
|
Suhu Operasional |
-25 derajat hingga +70 derajat |
||
|
Suhu Penyimpanan |
-40 derajat hingga +85 derajat |
||
|
Pemasangan |
Pemasangan Panel |
||
|
Perumahan |
Rekayasa Plastik atau Logam |
||
|
Standar yang Berlaku |
Persyaratan antarmuka IEC 61754-20 / IEC 61754-13; RoHS |
||
Antarmuka LC mengikuti persyaratan dimensi rangkaian konektor LC, sedangkan sisi FC menggunakan antarmuka ferrule 2,5 mm standar dan desain kopling sekrup.
Kompatibilitas Konektor
Adaptor ini didesain untuk interkoneksi LC-ke-FC langsung, sehingga berguna jika peralatan, panel patch, atau infrastruktur fiber yang ada menggunakan platform konektor yang berbeda.
Sisi LC:Kompatibel dengan konektor LC standar; Konfigurasi UPC dan APC dapat ditentukan.
Sisi FC:Kompatibel dengan konektor FC standar menggunakan konfigurasi PC/UPC atau APC yang sesuai.
Mode serat:siSglemode OS2 adalah konfigurasi standar; versi multimode seperti OM3 dan OM4 dapat diberikan jika desain adaptor dan selongsong pelurusan telah disesuaikan.
Pencocokan Polandia:Jenis semir konektor harus dipilih sesuai dengan komponen kawinnya. Antarmuka LC dan FC memiliki spesifikasi dimensi IEC yang terpisah.
Untuk jaringan konektor campuran, adaptor hibrid menghilangkan kebutuhan untuk mengganti kabel patch yang dapat diservis atau{0}}menghentikan kembali fiber yang terpasang.
Struktur Adaptor
Adaptor ini terdiri dari dua stopkontak konektor, selongsong penyelaras presisi, dan wadah eksternal dengan struktur penahan-panel yang diperlukan.
Selongsong keramik zirkonia menjaga kesejajaran ferrule selama proses kawin dan pelepasan, membantu mengontrol hilangnya sambungan optik. Sisi LC menggunakan antarmuka tipe kait-yang ringkas, sedangkan sisi FC mengakomodasi mekanisme kopling berulir yang merupakan karakteristik konektor FC.
Opsi wadah mencakup-plastik atau logam rekayasa berkekuatan tinggi, bergantung pada kebutuhan mekanis dan desain panel. Penutup debu, struktur tertutup, desain flensa yang berbeda, dan-fitur pemasangan khusus pelanggan juga dapat dikonfigurasi.
Aplikasi
Sistem Telekomunikasi dan ODF
Digunakan untuk menghubungkan kabel patch LC dan FC dalam bingkai distribusi optik, panel serat, dan peralatan jaringan operator.
Pusat Data dan Jaringan Fiber Perusahaan
Cocok untuk migrasi peralatan atau warisan-ke-infrastruktur baru yang memerlukan antarmuka LC dan FC untuk hidup berdampingan.
Peralatan Distribusi FTTx
Dapat diintegrasikan ke dalam kotak distribusi fiber, lemari, panel terminasi, dan peralatan jaringan-akses lainnya yang memerlukan jenis konektor campuran.
Peralatan Uji dan Pengukuran Serat
Menyediakan antarmuka LC-ke-FC yang dapat dipertukarkan untuk instrumen pengujian optik dan panel pengujian laboratorium atau produksi.
Panel dan Rakitan Serat OEM
Cocok untuk produsen panel, pembuat enclosure, dan integrator sistem yang memerlukan konfigurasi adaptor hibrid tertentu.
Kustomisasi / OEM
Kombinasi konektor:Lc-fc dan konfigurasi hibrid lainnya.
Polandia:Upc atau apc sesuai dengan konfigurasi konektor kawin.
Modus serat:Singlemode Os2 dan konfigurasi multimode yang dipilih.
Lengan baju:Keramik zirkonia; bahan selongsong alternatif dapat dievaluasi untuk aplikasi spesifik.
Perumahan: Konstruksi plastik atau logam.
Pemasangan:Pemasangan panel standar, struktur berflensa/tanpa flensa, klip, atau geometri pemasangan khusus pelanggan.
Perlindungan:Penutup debu atau desain tertutup.
Identifikasi:Warna housing, logo, penomoran port, nomor komponen, dan pelabelan kode batang.
Kemasan:Kantong massal, tas individual, atau-kemasan yang ditentukan pelanggan.
Kualitas & Inspeksi
Pengendalian mutu harus mencakup kinerja optik dan keandalan mekanis. Item inspeksi yang umum meliputi:
Pengujian kerugian penyisipan dan kerugian pengembalian untuk konektor yang ditentukan dan konfigurasi pemolesan.
Pemeriksaan dimensi antarmuka adaptor, fitur pemasangan, dan komponen penyelarasan.
Verifikasi penyelarasan selongsong dan ferrule untuk mempertahankan kinerja perkawinan yang berulang.
Pengujian siklus{0}}perkawinan untuk memverifikasi ketahanan mekanis.
Inspeksi visual untuk mengetahui adanya cacat housing, kondisi selongsong, kontaminasi, dan kerusakan antarmuka konektor.
Pengujian suhu dan lingkungan bila diperlukan oleh spesifikasi proyek.
Dokumentasi material dan kepatuhan, termasuk-persyaratan terkait RoHS bila ditentukan.
Kriteria inspeksi dan laporan pengujian dapat disesuaikan dengan gambar pelanggan, spesifikasi pembelian, atau standar komponen-optik serat yang berlaku.
Pertanyaan Umum
T: Dapatkah Anda memberikan sampel sebelum pesanan massal?
J: Ya. Sampel dapat diberikan untuk spesifikasi, kompatibilitas konektor, dan evaluasi perakitan sebelum pembelian massal. Kuantitas sampel dan biaya sampel yang berlaku dapat dikonfirmasi berdasarkan konfigurasi yang diminta.
T: Apa MOQ untuk Adaptor Serat Optik LC ke FC?
A: Untuk konfigurasi standar, MOQ biasanya 100 buah. Konfigurasi OEM, bahan khusus, atau kemasan khusus mungkin memerlukan MOQ berbeda, yang dapat dikonfirmasi sebelum penawaran.
T: Berapa lama waktu tunggu untuk pesanan massal?
J: Waktu pemrosesan umumnya adalah 7–14 hari, bergantung pada jumlah pesanan dan konfigurasi. Waktu pengiriman biasanya 20–30 hari, dengan jadwal akhir dikonfirmasi sesuai dengan tujuan dan metode pengiriman.
T: Metode pembayaran apa yang Anda terima?
A: Kami biasanya menerima T/T, L/C, PayPal, dan kartu kredit. Ketentuan pembayaran lainnya dapat didiskusikan untuk pesanan yang memenuhi syarat atau persyaratan proyek tertentu.
Q: Metode pengiriman apa yang tersedia?
A: Pesanan dapat dikirim dengan ekspres, angkutan udara, atau angkutan laut, tergantung pada kuantitas, persyaratan pengiriman, dan tujuan. Syarat DDP, DAP, dan EXW juga bisa diatur sesuai pesanan.
T: Dapatkah Anda memberikan laporan inspeksi bersama pesanan?
J: Ya. Dokumentasi inspeksi dapat diberikan sesuai dengan persyaratan pesanan yang disepakati. Catatan umum mungkin mencakup kehilangan penyisipan, kehilangan pengembalian, inspeksi dimensi, dan hasil inspeksi visual.
T: Bagaimana cara menentukan adaptor saat meminta penawaran harga?
J: Menyediakan kombinasi konektor LC/FC yang diperlukan, pemolesan UPC atau APC, konfigurasi simpleks atau lainnya, mode serat, tipe rumah, persyaratan pemasangan, kuantitas, dan persyaratan pengemasan. Gambar atau sampel referensi direkomendasikan untuk versi yang disesuaikan.
