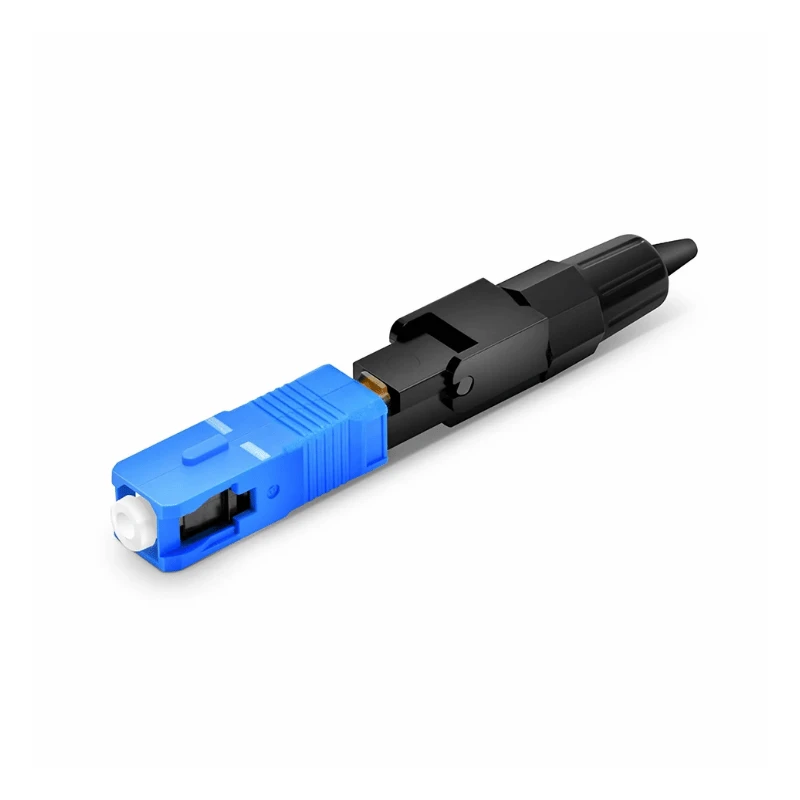

Konektor UPC SC Kabel Serat Optik adalah konektor SC{0}}rakitan pabrik yang dirancang untuk terminasi dan interkoneksi kabel serat optik mode tunggal. Ia menggunakan ferrule keramik 2,5 mm dan struktur kopling dorong-tarik untuk pemasangan yang stabil dengan adaptor SC yang kompatibel. Konfigurasi standar cocok untuk serat mode tunggal-9/125 μm dan kabel 2,0 mm, dengan diameter kabel dan konfigurasi rakitan lain yang tersedia untuk kebutuhan proyek.
Spesifikasi Konektor
|
Parameter |
Spesifikasi Standar |
|
Tipe Konektor |
SC UPC |
|
Modus Serat |
Mode-tunggal |
|
Ukuran Serat |
9/125 μm |
|
Tipe Polandia |
UPC |
|
Ferrule |
Keramik zirkonia 2,5 mm |
|
Konfigurasi |
Simpleks |
|
Diameter Kabel |
2,0 mm |
|
Kerugian Penyisipan |
Kurang dari atau sama dengan 0,30 dB |
|
Kembali Kerugian |
Lebih besar dari atau sama dengan 50 dB |
|
Panjang Gelombang Operasi |
1310/1550nm |
|
Suhu Operasional |
-40 derajat hingga +75 derajat |
|
Suhu Penyimpanan |
-40 derajat hingga +85 derajat |
|
Daya Tahan Perkawinan |
Lebih besar dari atau sama dengan 500 siklus |
|
Perumahan |
Polimer-berperforma tinggi |
Struktur & Desain Konektor
Konektor ini terdiri dari ferrule keramik zirkonia, rumah konektor, komponen penyelaras, dan boot pelepas regangan. Ferrule 2,5 mm menyediakan antarmuka perkawinan SC standar, sedangkan mekanisme kopling dorong-tarik memungkinkan pemasangan dan pelepasan langsung dari adaptor SC.
Permukaan ujung UPC dipoles untuk memberikan kontak fisik antara permukaan serat yang dikawinkan dan mengontrol pantulan optik. Rumah konektor melindungi struktur penyelarasan internal, sedangkan boot pelepas regangan mengurangi tekanan mekanis pada transisi kabel-ke-konektor.
Kompatibilitas Serat & Kabel
Versi standar dirancang untuk fiber mode tunggal-9/125 μm, termasuk aplikasi jenis OS2-. Untuk rakitan yang menggunakan serat tidak sensitif tekukan-, kompatibilitas juga dapat ditentukan sesuai dengan kategori serat ITU-T yang berlaku. ITU-T G.657 mencakup serat dan kabel mode tunggal-kerugian-tidak sensitif terhadap tekukan yang digunakan terutama pada akses dan instalasi berkepadatan tinggi.
Konektor harus dipilih sesuai dengan mode serat, diameter kabel, antarmuka adaptor, jenis poles, dan lingkungan aplikasi.
Aplikasi
Jaringan telekomunikasi:Interkoneksi peralatan, kerangka distribusi, dan jalur transmisi
Persegi/fttx:Distribusi optik dan koneksi serat sisi-pelanggan
Pusat data:Konektivitas patching dan peralatan di mana antarmuka sc ditentukan
Jaringan perusahaan:Tulang punggung dan bangunan-untuk-membangun tautan fiber
Catv dan siaran:Distribusi sinyal optik dan interkoneksi peralatan
Jaringan industri:Sambungan serat dalam sistem otomasi dan komunikasi yang spesifikasi lingkungannya sesuai
Antarmuka sc push-pull sangat praktis untuk aplikasi yang sering memerlukan pemasangan dan pelepasan konektor.
Kustomisasi / OEM
Untuk pesanan OEM dan proyek, konektor dapat dikonfigurasi sesuai kebutuhan, termasuk:
Konfigurasi simpleks atau dupleks SC UPC
0,9 mm, 2,0 mm, 3,0 mm, atau diameter kabel tertentu
Mode tunggal OS1/OS2-atau serat multimode tertentu
PVC, LSZH, atau jaket kabel khusus lainnya
Panjang kabel standar atau disesuaikan
Konektor dan warna boot
Konektor dan warna boot
Untuk produksi massal, gambar yang berlaku, spesifikasi optik, konstruksi kabel, persyaratan toleransi, dan kriteria inspeksi harus dikonfirmasi sebelum produksi massal.
Inspeksi & Pengujian
Setiap batch produksi harus diverifikasi terhadap spesifikasi produk yang disetujui sebelum pengiriman. Item inspeksi utama meliputi:
Akhiri-pemeriksaan wajah:Kontaminasi, goresan, keripik, dan cacat pemolesan
Pengujian kerugian penyisipan:Verifikasi terhadap nilai maksimum yang ditentukan
Pengujian kerugian pengembalian:Verifikasi kinerja refleksi-kembali
Inspeksi ferrule dan dimensi:Antarmuka kritis dan dimensi perakitan
Pemeriksaan perakitan kabel-ke-konektor:Kondisi boot, housing, crimping, dan{0}}pelepasan regangan
Pengujian perkawinan/daya tahan:Verifikasi kinerja konektor setelah perkawinan berulang jika diperlukan
Pengujian lingkungan:Pengujian suhu atau kelembaban bila diperlukan oleh spesifikasi proyek
Untuk pesanan OEM, pengujian mekanis, lingkungan, atau optik tambahan dapat ditentukan sesuai dengan spesifikasi atau standar pengujian yang berlaku oleh pelanggan. Dimensi antarmuka konektor harus dikontrol sesuai dengan persyaratan rangkaian IEC 61754-4 SC yang berlaku.
Pertanyaan Umum
T: Dapatkah Anda memberikan sampel sebelum pesanan massal?
J: Ya. Sampel dapat diberikan untuk kualifikasi sebelum produksi massal. Spesifikasi sampel harus dikonfirmasi terlebih dahulu, termasuk konfigurasi konektor, konstruksi serat, panjang kabel, dan persyaratan pelabelan.
T: Berapa waktu pengiriman biasanya untuk pesanan massal?
A: Waktu pengiriman pesanan terdiri dari 7–14 hari untuk pemrosesan dan 20–30 hari untuk pengiriman. Tanggal kedatangan sebenarnya tergantung pada tujuan, metode pengiriman, dan bea cukai. Untuk pesanan mendesak atau dalam jumlah-besar, jadwal pengiriman harus dikonfirmasi sebelum penempatan pesanan.
T: Ketentuan pengiriman dan pengiriman apa yang tersedia untuk pesanan internasional?
J: Pesanan dapat dikirim berdasarkan ketentuan EXW, DAP, atau DDP, tergantung pada tujuan dan persyaratan pesanan. EXW cocok bila pembeli mengatur transportasi, sedangkan DAP/DDP dapat menyederhanakan pengiriman dari pintu-ke-pintu. Metode pengiriman yang berlaku dan Incoterm harus dikonfirmasi saat meminta penawaran.
T: Bagaimana rakitan konektor SC UPC dikemas untuk diekspor?
J: Rakitan standar dikemas dalam kantong atau karton PE pelindung, dengan pemisahan atau bantalan tambahan yang digunakan untuk mencegah kontaminasi konektor, deformasi kabel, dan kerusakan mekanis selama pengangkutan.
T: Dapatkah Anda memberikan dokumentasi untuk pemeriksaan kualitas dan pengendalian barang masuk?
J: Ya. Dokumentasi pasokan standar dapat mencakup spesifikasi produk, daftar pengepakan, dan catatan inspeksi. Laporan inspeksi, sertifikat kesesuaian, atau dokumen kualitas lainnya dapat diatur bila ditentukan dalam pesanan pembelian.
T: Dapatkah konektor SC UPC disediakan untuk kabel patch dan rakitan kuncir?
J: Ya. Konektor dapat disuplai sebagai bagian dari rakitan serat yang sudah dipra-terminasi, termasuk konfigurasi kabel patch dan pigtail, asalkan konstruksi kabel dan pengaturan terminasi yang diperlukan telah dikonfirmasi sebelum produksi.
T: Dapatkah Anda menyediakan SC APC dan bukan SC UPC?
J: SC APC adalah konfigurasi poles yang berbeda dan tidak boleh diganti dengan SC UPC tanpa mengonfirmasi persyaratan sistem. Jika penghentian APC diperlukan, hal ini harus ditentukan secara terpisah dalam pesanan pembelian sehingga konektor dan antarmuka pasangan disediakan sebagai konfigurasi yang kompatibel.
T: Dapatkah Anda mendukung-pemeriksaan pihak ketiga sebelum pengiriman?
J: Ya. Inspeksi-pihak ketiga dapat diatur sebelum pengiriman bila diperlukan oleh pembeli atau proyek. Ruang lingkup inspeksi, metode pengambilan sampel, kriteria penerimaan, dan biaya inspeksi harus disepakati sebelum produksi atau pengiriman.
