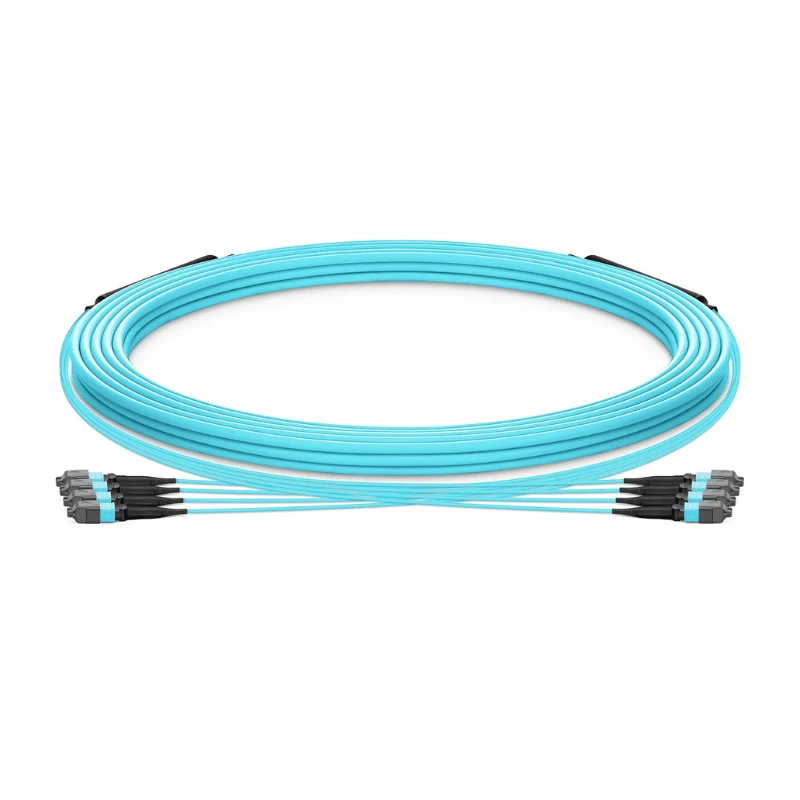

Kabel Serat Multimode MPO OM3 adalah rakitan serat multimode-yang diakhiri oleh pabrik dan dibuat dengan serat optik OM3 dan konektor multi-serat MPO/MTP.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
|
Jenis Produk |
Kabel Serat Multimode OM3 MPO |
|
Jenis Serat |
Serat Multimode OM3 |
|
Ukuran Serat |
50/125 μm |
|
Panjang gelombang |
850 nm / 1300 nm |
|
Jumlah Serat |
8/12/24/48/72/144 Serat |
|
Tipe Konektor |
MPO/MTP |
|
konektor A |
Pria / Wanita; Disematkan / Dilepas pinnya |
|
Konektor B |
Pria / Wanita; Disematkan / Dilepas pinnya |
|
Polaritas |
Tipe A / Tipe B / Tipe C |
|
Struktur Kabel |
Kabel Bulat / Kabel-distribusi Mikro / Kabel Pita |
|
Bahan Jaket |
LSZH / PVC / OFNP |
|
Panjang Kabel |
Panjang Kustom |
|
Suhu Operasional |
-20 derajat hingga +70 derajat |
|
Pengujian Optik |
Kerugian Penyisipan / Kerugian Pengembalian |
|
Inspeksi Konektor |
Selesai-Pemeriksaan Wajah / Inspeksi Interferometer 3D |
|
Kepatuhan |
RoHS / REACH / CE; Konfigurasi UL 910 dan CPR bergantung pada konstruksi kabel yang berlaku |
Karakteristik Serat OM3
Tingkat serat OM3 menentukan karakteristik transmisi multimode dari jalur optik, sedangkan terminasi MPO/MTP menentukan bagaimana masing-masing saluran serat disajikan pada antarmuka peralatan.
Perakitan-Kinerja Tingkat
Untuk perakitan OM3 MPO, spesifikasi serat dan terminasi konektor dievaluasi sebagai jalur optik yang telah selesai dan bukan sebagai deskripsi komponen independen.
Konfigurasi Kerugian
DIMI memberikan tingkat kerugian MPO/MTP yang berbeda, sehingga rakitan akhir dapat ditentukan sesuai dengan persyaratan kerugian-optik dari tautan yang terhubung.
Kondisi Transmisi
Jarak transmisi yang dapat dicapai bergantung pada tautan optik lengkap, termasuk transceiver, komponen pasif, dan anggaran optik yang tersedia, bukan pada spesifikasi kabel secara terpisah.
Konstruksi Kabel
Struktur Kabel
Konstruksi kabel yang dipilih menentukan pengaturan internal dan perlindungan mekanis rakitan multi-serat sebelum penghentian MPO/MTP.
Perlindungan Serat
Konstruksi yang dipilih mengelompokkan dan melindungi masing-masing serat sesuai dengan desain kabel dan jumlah serat yang ditentukan.
Spesifikasi Jaket
Konstruksi selubung ditentukan bersama dengan persyaratan mekanis, lingkungan, dan kepatuhan yang diperlukan dari kabel akhir.
Penghentian MPO
Konfigurasi Konektor:Konektor MPO/MTP dihentikan dari pabrik sesuai dengan jenis konektor, jenis kelamin, konfigurasi pin, dan pemetaan serat ujung ke ujung yang ditentukan.
Polaritas & Pemetaan Serat:Polaritas yang ditentukan menentukan hubungan-posisi serat antara kedua ujung konektor, dengan perakitan yang telah selesai diverifikasi berdasarkan pemetaan yang dikonfirmasi sebelum pengiriman.
Verifikasi Kualitas Produk
Pengujian Optik
Setiap rakitan yang telah selesai menjalani pengujian kehilangan penyisipan dan kehilangan pengembalian sebelum pengiriman sesuai dengan spesifikasi optik yang dikonfirmasi.
01
Geometri Konektor
Geometri konektor MPO diverifikasi dengan pengukuran interferometer 3D, termasuk tinggi serat, radius kelengkungan, dan offset puncak.
02
Akhir-Pemeriksaan Wajah
Permukaan ujung konektor diperiksa untuk mengetahui adanya cacat permukaan dan kontaminasi sebelum rakitan yang telah selesai dilepaskan.
03
Verifikasi Polaritas
Kontinuitas dan polaritas serat diperiksa berdasarkan pemetaan yang ditentukan untuk memverifikasi korespondensi saluran di seluruh rakitan.
04
Ketertelusuran Produk
Jika pelaporan berseri ditentukan, kabel yang sudah jadi dapat dihubungkan ke data inspeksi optik dan konektor yang direkam melalui nomor identifikasi yang ditetapkan.
05
Pertanyaan Umum
Q: Apakah kabel OM3 MPO dapat digunakan pada link yang mengandung fiber OM4?
J: Tautan campuran OM3/OM4 harus dievaluasi berdasarkan spesifikasi transceiver dan anggaran optik sistem sebelum diterapkan, karena kinerja keseluruhan bergantung pada spesifikasi gabungan serat dan komponen.
Q: Apa yang harus dikonfirmasi sebelum melakukan pemesanan kabel OM3 MPO berulang?
J: Spesifikasi produk yang disetujui, referensi pesanan sebelumnya, atau sampel produksi harus digunakan untuk mengonfirmasi konfigurasi yang disepakati sebelum produksi berulang.
T: Dapatkah sampel yang disetujui digunakan sebagai referensi produksi untuk pesanan kabel OM3 MPO?
J: Ya. Sampel yang disetujui dapat berfungsi sebagai referensi produksi ketika konfigurasinya dan persyaratan inspeksi yang berlaku didokumentasikan dalam spesifikasi pesanan yang dikonfirmasi.
Q: Bisakah DIMI memproduksi kabel OM3 MPO dari spesifikasi pelanggan yang sudah ada?
J: Ya. Spesifikasi pelanggan yang ada dapat digunakan sebagai referensi produksi ketika konfigurasi yang diperlukan, persyaratan teknis, dan kriteria inspeksi didefinisikan dengan jelas dan dikonfirmasi sebelum produksi.
T: Apa yang biasanya diperlukan untuk kutipan kabel OM3 MPO?
J: Jumlah proyek, target tanggal pengiriman, nomor komponen yang ada, sampel yang disetujui, atau referensi pesanan sebelumnya dapat membantu pemasok menyiapkan penawaran harga terhadap konfigurasi yang diperlukan.
T: Apakah kabel OM3 MPO dapat disediakan untuk pesanan OEM atau label-pribadi?
J: Persyaratan OEM atau label{0}}pribadi dapat dimasukkan ke dalam spesifikasi produksi yang dikonfirmasi, termasuk persyaratan identifikasi produk, pelabelan, pengemasan, dan dokumentasi yang disepakati.
Q: Dokumen apa saja yang bisa diminta untuk pemesanan kabel OM3 MPO?
J: Pembeli dapat menentukan laporan pengujian yang diperlukan, catatan identifikasi produk, catatan inspeksi, atau dokumentasi kualitas lainnya sebagai bagian dari persyaratan dokumentasi pesanan.
T: Bagaimana pembeli dapat mengevaluasi pemasok kabel OM3 MPO sebelum melakukan pemesanan produksi?
J: Pembeli dapat meninjau spesifikasi produk pemasok, proses persetujuan sampel, catatan pengujian optik, kemampuan inspeksi konektor, sertifikasi yang berlaku, dan dokumentasi produksi sebelum menyetujui pesanan produksi.
