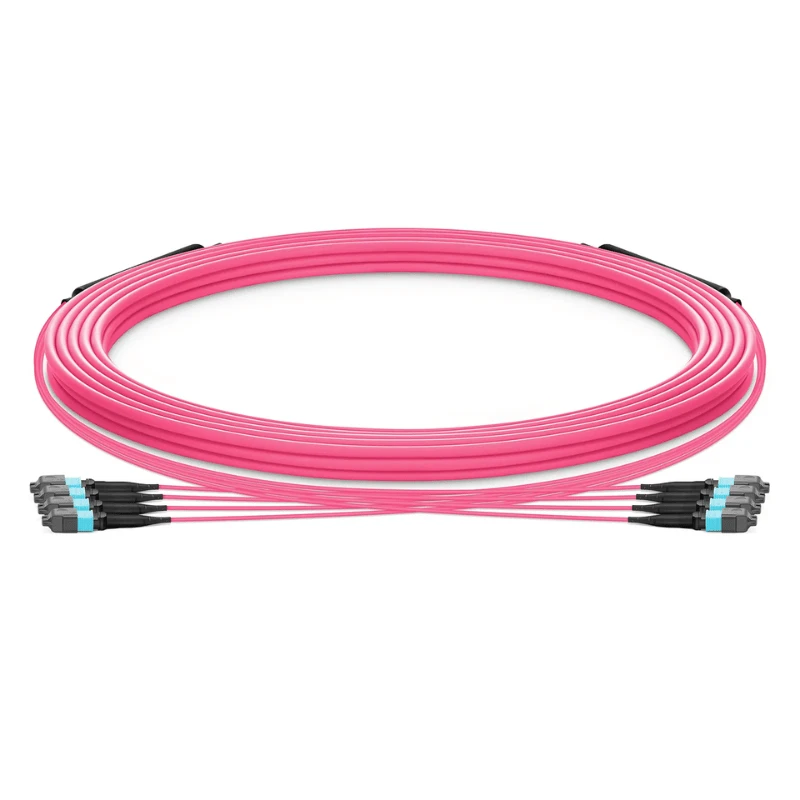

Kabel Batang Multimode MPO adalah-rakitan serat berdensitas tinggi yang dirancang untuk pemasangan kabel terstruktur di pusat data, ruang server perusahaan, dan-lingkungan jaringan berkecepatan tinggi. Ini menggunakan konektor MPO/MTP® yang telah dihentikan sebelumnya untuk menggabungkan beberapa serat multimode ke dalam koneksi trunk yang kompak, sehingga mengurangi pekerjaan penghentian di lapangan dan menyederhanakan penerapan dengan kepadatan tinggi.

Tersedia dalam serat multimode OM3, OM4, dan OM5, kabel dapat dikonfigurasi untuk jumlah serat yang berbeda, jenis kelamin konektor, metode polaritas, panjang kabel, dan persyaratan jaket.

Spesifikasi Teknis

Barang	Spesifikasi
Jenis Serat	Multimode OM3 / OM4 / OM5
Inti Serat	50/125 μm
Jumlah Serat	8/12/24 serat; multi-konfigurasi MPO tersedia
Konektor	MPO / MTP®
Penghubung Jenis Kelamin	Pria / Wanita
Polaritas	Tipe A / Tipe B / Tipe C
Bahasa Polandia multimode	komputer
Kerugian Penyisipan	Standar Kurang dari atau sama dengan 0,35 dB; versi-kerugian rendah Kurang dari atau sama dengan 0,20 dB
Jaket Kabel	PVC / LSZH / OFNP, tergantung konfigurasi
Jenis Kabel	Konstruksi batang bulat atau bundel

Pilihan Polaritas & Gender

Polaritas dan jenis kelamin konektor yang benar sangat penting untuk menjaga transmisi-agar-menerima kontinuitas dalam tautan optik-paralel.

Tipe A

Lurus-melalui pemetaan serat.

Tipe B

Pemetaan serat terbalik, biasanya digunakan dalam arsitektur optik-paralel dupleks.

Tipe C

Pasangkan-pemetaan terbalik untuk desain kabel-terstruktur tertentu.

MPO laki-laki

Konektor yang disematkan untuk penyelarasan dengan konektor perempuan.

MPO perempuan

Konektor yang tidak dipasangi pin untuk digunakan dengan konektor pria.

Polaritas yang diperlukan harus ditentukan bersama dengan desain peralatan, kaset, atau panel tempel, bukan dipilih secara terpisah.

Konstruksi Kabel

Perakitan saluran utama menggunakan serat multimode yang diakhiri oleh pabrik dengan konstruksi kabel pelindung yang cocok untuk pemasangan rak dan jalur yang terorganisir. Benang aramid dapat digunakan sebagai bahan kekuatan, sedangkan jaket luar dapat dipilih sesuai dengan kebutuhan pemasangan.

Opsi jaket yang umum mencakup PVC untuk penggunaan umum di dalam ruangan, LSZH yang memerlukan konstruksi rendah-asap dan bebas halogen-, dan OFNP untuk pemasangan-dengan tingkat pleno. Diameter kabel bervariasi menurut jumlah serat dan konfigurasi batang, sehingga diameter luar akhir harus dikonfirmasi sebelum menentukan kapasitas jalur atau-perangkat keras manajemen kabel.

Aplikasi Pusat Data

Kabel Batang Multimode MPO cocok untuk:

Rak-ke-koneksi tulang punggung di pusat data-kepadatan tinggi.
Interkoneksi panel patch{0}}MPO dan kaset untuk pemasangan kabel terstruktur.
Beralih-ke-server dan beralih-ke-beralih tautan menggunakan optik multimode paralel.
Ruang peralatan perusahaan tempat-perakitan yang telah dihentikan sebelumnya mengurangi pekerjaan pemasangan di lapangan.
Peningkatan-jaringan dengan kepadatan tinggi memerlukan kapasitas fiber yang lebih tinggi dalam ruang rak yang terbatas.

Pengujian & Jaminan Kualitas

Setiap rakitan kabel dapat diperiksa dan diuji sebelum pengiriman untuk memverifikasi konsistensi produksi dan kinerja optik.
Prosedur kontrol kualitas-umumnya meliputi:

Pengujian kerugian-penyisipan 100% untuk rakitan yang telah selesai.
Akhiri-pemeriksaan permukaan dan pembersihan konektor MPO.
Polaritas konektor dan verifikasi pemetaan serat.

Pemeriksaan gender dan identifikasi konektor.
Inspeksi visual jaket kabel, sepatu bot, dan area breakout.
Laporan pengujian individual diberikan sesuai dengan kebutuhan proyek.

Catatan pengujian dapat dicocokkan dengan identifikasi kabel atau dokumentasi pesanan untuk inspeksi masuk dan penelusuran proyek.

Kustomisasi & OEM

Untuk OEM, integrator{0}}sistem, dan pesanan proyek, kabel trunk dapat dikonfigurasi sesuai dengan arsitektur jaringan yang diperlukan, termasuk:

Jenis serat: OM3 / OM4 / OM5

Jumlah serat dan kuantitas MPO

Jenis kelamin konektor MPO/MTP®

Polaritas tipe A / B / C

Kinerja optik standar atau{0}}rugi rendah

Panjang kabel dan panjang breakout

Jaket PVC / LSZH / OFNP

Identifikasi kabel, pelabelan, dan persyaratan warna

Pengemasan{0}}khusus pelanggan dan pelabelan pribadi

Pengemasan & Pengiriman

Kabel induk MPO yang sudah jadi dilindungi secara individual untuk mencegah kontaminasi konektor, pembengkokan, dan kerusakan kabel selama penanganan dan pengangkutan. Penutup debu konektor, pembungkus pelindung, dan karton atau kemasan ekspor lainnya-yang sesuai dapat ditentukan sesuai dengan persyaratan pengiriman.

Konfigurasi standar dapat disediakan sesuai dengan ketersediaan produksi. Rakitan OEM khusus dijadwalkan berdasarkan kompleksitas konfigurasi, kuantitas, persyaratan pengujian, dan ketersediaan material. Setiap pengiriman dapat diberikan dengan identifikasi produk dan dokumentasi pengujian yang berlaku untuk pemeriksaan penerimaan.

Pertanyaan Umum

T: Bagaimana cara memastikan bahwa kabel utama akan cocok dengan sistem MPO saya yang ada?

J: Konfirmasikan antarmuka konektor, orientasi kunci, pemetaan serat, konfigurasi pin, dan spesifikasi komponen kawin di kedua ujungnya. Untuk instalasi yang sudah ada, memberikan modul MPO, adaptor, atau nomor komponen kabel saat ini membantu mencegah ketidakcocokan selama penggantian atau perluasan.

T: Apakah kabel induk MPO dapat disuplai dengan panjang berbeda untuk proyek yang sama?

J: Ya. Panjang kabel yang berbeda dapat diproduksi dalam spesifikasi proyek yang sama. Pembeli harus menyediakan panjang akhir yang diperlukan dan, jika berlaku, toleransi yang diijinkan sehingga rute rak dan jarak pemasangan dapat direncanakan secara akurat.

Q: Dapatkah Anda memberikan sampel sebelum pesanan massal?

J: Ya. Sampel dapat diproduksi untuk verifikasi konfigurasi sebelum produksi massal. Sampel harus menggunakan susunan konektor yang sama dan persyaratan teknis utama yang dimaksudkan untuk pesanan produksi sehingga kompatibilitas dan pemasangan dapat diperiksa dalam kondisi proyek sebenarnya.

T: Apakah gambar kabel atau dokumen dimensi tersedia untuk persetujuan teknik?

J: Ya. Gambar dimensi dan informasi konfigurasi dapat diberikan untuk tinjauan proyek. Untuk rakitan bagasi yang rumit, pembeli dapat mengonfirmasi panjang keseluruhan, pengaturan konektor, dimensi breakout, dan persyaratan identifikasi sebelum produksi.

T: Bagaimana cara menangani kabel utama MPO selama pemasangan?

J: Hindari menarik kabel pada konektornya, melebihi batas tekukan yang ditentukan, atau memberikan beban berlebihan pada bagian yang putus. Jaga agar permukaan ujung konektor tetap tertutup hingga tersambung dan arahkan batangnya melalui sistem manajemen-kabel yang sesuai tanpa menghancurkan atau membengkokkan rakitan secara tajam.

T: Dapatkah kabel utama MPO yang sama digunakan untuk kecepatan transmisi yang berbeda?

J: Berpotensi, namun kompatibilitas bergantung pada jenis transceiver, anggaran tautan optik, jarak transmisi, dan arsitektur jaringan. Oleh karena itu, kabel harus ditentukan berdasarkan peralatan optik aktual dan persyaratan tautan, bukan hanya dipilih berdasarkan kecepatan data nominal.
