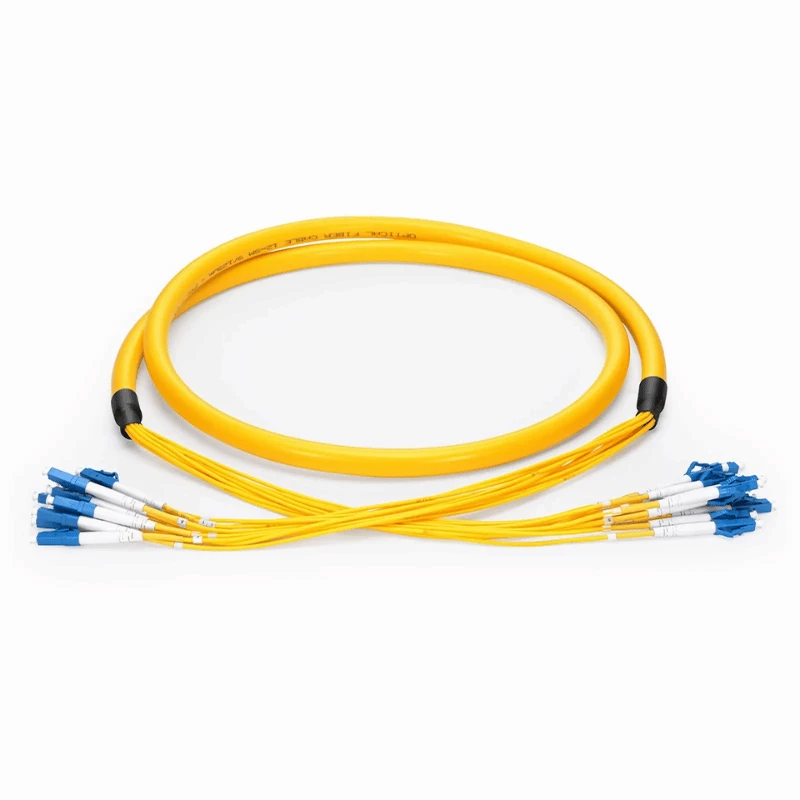

Kabel Fiber Mode Tunggal MPO Ke LC adalah rakitan breakout OS2-yang diakhiri oleh pabrik yang mengubah antarmuka MPO/MTP multi-serat menjadi koneksi dupleks LC individual.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
|
Jenis Produk |
Kabel Serat Mode Tunggal MPO Ke LC |
|
Jenis Serat |
Mode Tunggal OS2, 9/125 m |
|
Kelas Serat |
G.652.D / G.657.A1 |
|
Jumlah Serat |
8/12/24 Serat |
|
Konektor MPO |
Kompatibel dengan MPO/MTP, Pria/Wanita |
|
MPO Polandia |
UPC/APC |
|
Konektor LC |
Dupleks LC |
|
LC Polandia |
UPC/APC |
|
Polaritas |
Tipe A / Tipe B / Tipe C |
|
Kerugian Penyisipan |
Rugi Standar Kurang dari atau sama dengan 0,35 dB; Kerugian Rendah Kurang dari atau sama dengan 0,20 dB |
|
Kembali Kerugian |
UPC Lebih besar dari atau sama dengan 50 dB; APC Lebih besar dari atau sama dengan 60 dB |
|
Panjang Kabel |
Kebiasaan |
|
Panjang Penembusan |
Kebiasaan |
|
Pilihan Jaket |
LSZH / OFNP |
|
Suhu Operasional |
-20 derajat hingga +70 derajat |
|
Pengujian Optik |
Kerugian Penyisipan / Kerugian Pengembalian |
|
Dokumentasi Uji |
Laporan Uji Optik Individu |
|
Standar |
IEC 61300-3-35 |
Konfigurasi Breakout MPO-ke-LC
Kabel ini menggunakan antarmuka MPO/MTP multi-serat di satu sisi dan memisahkan masing-masing serat melalui bagian breakout ke dalam sambungan dupleks LC di sisi lainnya.
Hubungan dupleks standar antara jumlah serat MPO dan koneksi LC adalah:
|
Jumlah Serat MPO |
Pengaturan Dupleks LC Standar |
|
8 Serat |
4 × Dupleks LC |
|
12 Serat |
6 × Dupleks LC |
|
24 Serat |
Dupleks LC 12 × |
Susunan serat sisi LC-ditentukan oleh pemetaan serat yang dikonfirmasi, bukan berdasarkan jumlah serat saja.
Konfigurasi & Verifikasi
Sebelum produksi, konfigurasi MPO-ke-LC harus diperiksa terhadap antarmuka kawin dan persyaratan optik dari tautan yang dimaksud.
Konfigurasi Konektor
Tentukan jenis kelamin MPO dan poles sesuai dengan antarmuka MPO kawin. Sisi LC menggunakan konektor dupleks dengan polesan UPC atau APC yang diperlukan.
Polaritas & Pemetaan Serat
Pilih Tipe A, Tipe B, atau Tipe C sesuai dengan pemetaan serat yang diperlukan dan skema koneksi MPO yang ada. Jika polaritas yang diperlukan tidak jelas, spesifikasi kabel atau diagram koneksi yang ada dapat diberikan untuk konfirmasi.
Kerugian Optik
Pilih konfigurasi-kerugian atau-kerugian rendah-standar sesuai dengan anggaran kerugian penyisipan-dari tautan optik lengkap.
Dimensi Kabel
Konfirmasikan panjang kabel keseluruhan dan panjang breakout sesuai dengan tata letak peralatan dan posisi sambungan LC yang diperlukan.
MPO-ke-Pabrik Perakitan LC
Spesifikasi-Perakitan Berbasis
Setiap perakitan dihasilkan dari jumlah serat yang dikonfirmasi, konfigurasi konektor, polaritas, pemetaan serat, dan dimensi kabel, dengan konfigurasi yang disetujui digunakan sebagai referensi produksi.
Pengakhiran MPO/MTP & LC
Konektor dupleks MPO/MTP dan LC individual dihentikan-di pabrik sesuai dengan konfigurasi konektor yang ditentukan dan dipoles menggunakan proses penghentian dan inspeksi yang terkontrol.
Penembusan Terkendali
Bagian breakout memisahkan serat ke dalam sambungan LC yang ditentukan sambil mempertahankan susunan serat yang dikonfirmasi melalui proses perakitan.
Pengendalian Produksi
Produksi perakitan serat optik-DIMI didukung oleh peralatan pengujian dan inspeksi optik khusus untuk konektor dan verifikasi kinerja optik sebelum pengiriman.
Pengujian & Inspeksi
Pengujian Optik 100%.
Setiap rakitan yang telah selesai menjalani pengujian kehilangan penyisipan dan kehilangan pengembalian sebelum pengiriman untuk memverifikasi kinerja optik terhadap persyaratan yang ditentukan.
Ujung Konektor-Pemeriksaan Wajah
Permukaan ujung konektor MPO/MTP dan LC diperiksa dari kontaminasi, goresan, lubang, dan kondisi lain yang dapat mempengaruhi perkawinan konektor atau kinerja optik.
Verifikasi Geometri 3D
Jika ditentukan untuk konfigurasi konektor, pemeriksaan interferometri memverifikasi geometri permukaan ujung konektor, termasuk tinggi serat, radius kelengkungan, dan offset puncak.
Dokumentasi Uji & Ketertelusuran
Data pengujian optik individual dapat diberikan untuk perakitan yang dikirimkan, dengan catatan pengujian dihubungkan dengan identifikasi produksi terkait jika berlaku.
Proyek-Konfigurasi Khusus
Untuk penawaran harga, pembeli dapat memberikan informasi yang diperlukan untuk menentukan dan memverifikasi rakitan MPO-ke-LC:
Detail Koneksi
Antarmuka MPO dan jenis kelamin konektor
Jumlah serat
Pemetaan polaritas dan serat
Persyaratan pemolesan MPO dan LC
Detail Fisik
Panjang kabel keseluruhan
Panjang terobosan
Persyaratan jaket
Detail Pesanan
Jumlah yang dibutuhkan
Persyaratan pelabelan atau identifikasi
Persyaratan pengemasan
Jika polaritas atau pemetaan serat tidak jelas, spesifikasi kabel, diagram koneksi, antarmuka kawin, atau informasi peralatan yang ada dapat diberikan untuk tinjauan konfigurasi sebelum produksi.
Untuk pesanan berulang, spesifikasi produksi yang disetujui sebelumnya dapat direferensikan untuk mempertahankan konfigurasi terkonfirmasi yang sama ketika persyaratan proyek tetap tidak berubah.
Pertanyaan Umum
T: Apa perbedaan antara kabel breakout MPO ke LC dan kabel trunk MPO?
J: Kabel breakout MPO ke LC mengubah antarmuka MPO/MTP multi-serat menjadi koneksi dupleks LC individual, sedangkan kabel trunk MPO mempertahankan koneksi MPO/MTP di kedua ujungnya untuk interkoneksi multi-serat.
Q: Apa perbedaan antara MPO dan MTP untuk kabel MPO ke LC?
J: MPO adalah antarmuka konektor multi-serat terstandar, sedangkan MTP adalah desain konektor-berperforma lebih tinggi berdasarkan antarmuka MPO. Konfigurasi konektor yang diperlukan harus disesuaikan dengan antarmuka kawin yang ditentukan untuk instalasi.
T: Bagaimana cara memilih kabel MPO ke LC untuk instalasi pengganti?
J: Cocokkan kabel pengganti dengan jumlah serat yang ada, antarmuka MPO, jenis kelamin konektor, polaritas, pemetaan serat, konfigurasi LC, dimensi kabel, dan persyaratan optik sebelum memesan.
T: Bagaimana pengaruh kabel MPO ke LC terhadap anggaran tautan optik?
J: Rakitan menambahkan kerugian konektor dan terminasi ke tautan optik, sehingga kerugian penyisipan yang ditentukan atau diukur harus disertakan saat menghitung margin kerugian sistem yang tersedia.
T: Berapa radius tikungan yang harus dipertimbangkan untuk kabel breakout MPO ke LC?
J: Jari-jari tikungan minimum harus dikonfirmasi dari konstruksi kabel yang dipilih dan dipertimbangkan untuk bagian kabel utama dan area breakout saat mengarahkan rakitan melalui ruang terbatas.
T: Dokumentasi pengujian apa yang disertakan dengan kabel serat mode tunggal MPO ke LC?
J: Data uji optik individual untuk rakitan yang dikirimkan dapat disediakan, termasuk hasil kehilangan penyisipan dan kehilangan hasil yang diukur untuk ditinjau terhadap persyaratan yang ditentukan.
Q: Apa MOQ untuk Kabel Fiber Mode Tunggal MPO ke LC?
A: MOQ standar adalah 500 buah per konfigurasi, dengan kuantitas akhir dikonfirmasi sesuai dengan jumlah serat yang diperlukan, konfigurasi konektor, dan persyaratan proyek.
Q: Berapa lama waktu yang dibutuhkan untuk Kabel Fiber Mode Tunggal MPO ke LC?
J: Sampel umumnya dapat diselesaikan dalam 3–5 hari kerja, sedangkan produksi massal biasanya memerlukan 15–30 hari kerja, bergantung pada konfigurasi yang dikonfirmasi dan jumlah pesanan.
