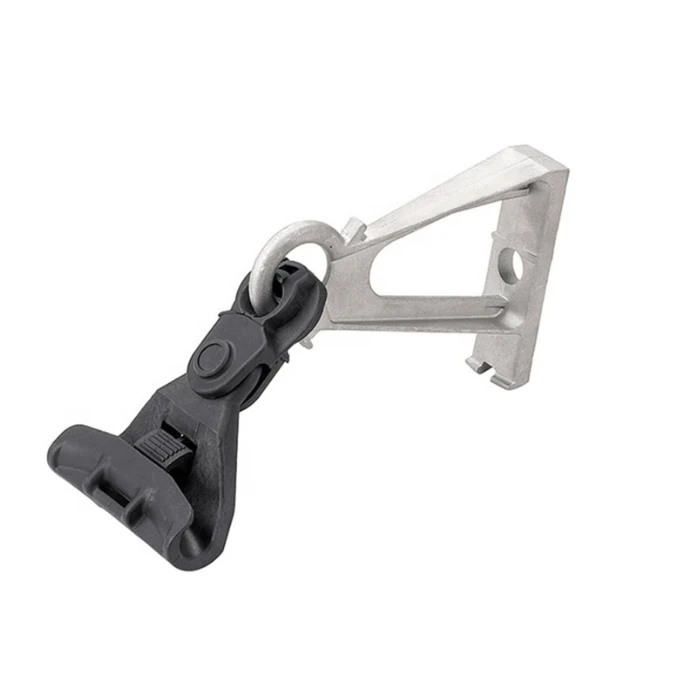

Penjepit Suspensi untuk Kabel Serat Optik dirancang untuk mendukung dan mengamankan kabel serat optik udara pada tiang perantara, menara, atau struktur{0}lengan silang. Rakitan penjepit menggabungkan-badan penahan beban, sisipan-kontak kabel, atau batang pelindung yang telah dibentuk sebelumnya, dan perangkat keras pemasangan untuk mendistribusikan beban mekanis sekaligus membatasi tekanan berlebihan pada selubung kabel.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
|
Jenis kabel yang berlaku |
ADSS, Gambar-8, kabel FTTH pilihan bulat mandiri |
|
Diameter kabel |
Ø6–20mm; rentang lain tersedia dengan penyesuaian |
|
Beban mekanis terukur tipikal |
10–30 kN untuk model standar; konfigurasi yang diperkuat hingga 100 kN |
|
Rentang yang berlaku |
Hingga 400 m untuk konfigurasi standar |
|
Konfigurasi garis |
Rute lurus dan sudut defleksi sedang |
|
Perumahan |
Paduan aluminium cor atau konstruksi logam tertentu |
|
Kabel-bahan kontak |
EPDM atau elastomer-tahan UV/cuaca lainnya |
|
Batang baju besi |
Baja galvanis atau baja berlapis aluminium-, bergantung pada konfigurasi |
|
Perangkat keras |
Baja tahan karat 304/316 atau baja galvanis |
|
Suhu pengoperasian |
Biasanya -40 derajat hingga +65 derajat |
|
Perlindungan permukaan |
Anodisasi, galvanisasi, atau perlindungan korosi khusus lainnya |
|
Berat |
Sekitar 0,45–2,8 kg, tergantung model |
Desain Mekanis & Kompatibilitas Kabel
Penjepit suspensi dirancang untuk mempertahankan posisi kabel sekaligus menyebarkan gaya pendukung ke area kontak kabel. Untuk konfigurasi yang menggunakan batang pelindung heliks yang telah dibentuk sebelumnya, batang tersebut menyesuaikan dengan permukaan kabel dan mendistribusikan tekanan mekanis sepanjang panjang kontak yang lebih panjang, sehingga mengurangi pembebanan lokal pada selubung luar.
Sisipan EPDM atau elastomer setara dapat memberikan bantalan tambahan dan gesekan antara kabel dan badan penjepit. Hal ini sangat penting terutama untuk rute udara yang terkena-pergerakan angin dan perubahan suhu.
Diameter kabel harus disesuaikan dengan rentang penjepit yang ditentukan. Penjepit tidak boleh dipilih hanya berdasarkan jenis kabel nominal; diameter luar akhir yang sebenarnya dan beban pemasangan harus diperiksa sesuai dengan spesifikasi model.
Aplikasi
Penjepit suspensi digunakan untuk pemasangan kabel serat optik overhead di:
- Jaringan udara FTTH dan FTTx
- Akses ADSS dan jaringan tulang punggung
- Jalur telekomunikasi pada tiang listrik
- Infrastruktur broadband pedesaan dan perkotaan
- Kampus, kawasan industri, dan jaringan komunikasi swasta
- Sistem komunikasi utilitas listrik menggunakan-kabel fiber mandiri yang kompatibel
- Jalur komunikasi transportasi dan infrastruktur
Metode Instalasi
Penjepit dapat dipasang pada tiang, menara, atau lengan-silang menggunakan baut tiang yang kompatibel, tali baja tahan karat, kait J-, belenggu berbentuk U-, atau braket pemasangan khusus, bergantung pada konfigurasi perangkat keras yang dipilih.
Untuk aplikasi suspensi standar:
Konfirmasikan diameter luar kabel sebenarnya dan rentang penjepit yang dipilih.
Periksa bentang, sudut rute, pembebanan angin/es, dan beban mekanis yang diperlukan.
Posisikan kabel dengan benar di badan penjepit atau rakitan suspensi yang telah dibentuk sebelumnya.
Pasang klem pada tiang, menara, atau braket yang telah ditentukan.
Kencangkan perangkat keras pemasangan sesuai dengan torsi pemasangan yang ditentukan.
Pastikan kabel ditopang dengan aman tanpa kompresi berlebihan, deformasi selubung, atau tekukan tajam.
Kustomisasi / OEM
Konfigurasi OEM tersedia berdasarkan diameter kabel, konstruksi kabel, bentang yang diperlukan, beban mekanis, panjang-batang pelindung, antarmuka pemasangan, dan struktur pemasangan.
Kustomisasi juga dapat mencakup:
- Dimensi dan geometri bodi penjepit
- Panjang dan bahan batang yang telah dibentuk sebelumnya
- Braket pemasangan dan perangkat keras
- Komponen-baja tahan karat atau galvanis
- Penandaan dan identifikasi produk
- Pengemasan dan pelabelan pelanggan
Untuk evaluasi RFQ, pembeli harus menyediakan jenis kabel, diameter luar sebenarnya, bentang tipikal, bentang maksimum, sudut garis, struktur pemasangan, dan kondisi lingkungan.
Inspeksi & Pengujian
Item inspeksi yang umum meliputi:
- Kompatibilitas diameter kabel dan inspeksi dimensi
- Inspeksi visual dan-selesai permukaan
- Verifikasi bahan dan pelapis
- Beban mekanis/pemutusan-pengujian beban
- Selipkan atau tahan-pengujian kekuatan
- Pemeriksaan pemasangan dan pengikatan perangkat keras
- Pengujian ketahanan-korosi jika ditentukan
- Pengujian ketahanan terhadap sinar UV dan lingkungan-untuk komponen polimer
Laporan inspeksi dan dokumentasi kepatuhan dapat diberikan sesuai dengan kebutuhan proyek.
Pertanyaan Umum
T: Apakah penjepit suspensi dapat digunakan untuk-pemasangan ADSS jangka panjang?
J: Ya. Konfigurasi standar ditujukan untuk bentang udara biasa, sedangkan-pemasangan ADSS bentang panjang mungkin memerlukan rakitan suspensi yang diperkuat atau ganda. Pemilihannya harus didasarkan pada bentang maksimum dan beban lingkungan yang dihitung.
T: Dapatkah Anda memberikan sampel sebelum pesanan massal?
J: Ya. Sampel dapat diatur untuk evaluasi dimensi,-kesesuaian kabel, dan pemasangan sebelum produksi massal. Biaya sampel dan pengiriman biasanya dikonfirmasi sesuai dengan model dan kuantitas yang diminta.
T: Standar apa yang dapat dipatuhi oleh klem suspensi?
J: Persyaratan yang berlaku bergantung pada sistem kabel dan pasar tujuan. IEC, EN, ASTM, dan spesifikasi teknis-khusus pelanggan dapat ditinjau bila berlaku. Standar atau spesifikasi proyek yang diperlukan harus dinyatakan sebelum penawaran.
Q: Kemasan apa yang digunakan untuk pesanan massal?
J: Produk standar biasanya dikemas dalam karton dengan kemasan bagian dalam pelindung, kemudian ditempatkan di atas palet bila diperlukan untuk penanganan ekspor. Tanda karton yang disesuaikan, label produk, jumlah, dan metode pengepakan tersedia untuk pesanan grosir.
Q: Apa MOQ untuk klem suspensi?
A: MOQ praktis untuk pesanan komersial standar adalah 500 buah per model. Model campuran atau konfigurasi khusus dapat didiskusikan secara terpisah sesuai dengan kebutuhan produksi.
T: Berapa lama waktu tunggu untuk pesanan massal?
J: Untuk model standar, waktu pemrosesan biasanya adalah 7–14 hari setelah spesifikasi dan konfirmasi pesanan. Produk yang disesuaikan mungkin memerlukan perkakas tambahan atau waktu produksi, yang akan dikonfirmasi sebelum penempatan pesanan.
T: Ketentuan pembayaran apa yang Anda terima?
A: Kami biasanya menerima T/T, L/C, PayPal, dan kartu kredit. Ketentuan pembayaran lainnya dapat didiskusikan sesuai dengan nilai pesanan, kebutuhan pelanggan, dan ketentuan kerja sama.
T: Opsi pengiriman dan ekspor apa saja yang tersedia?
A: Pesanan dapat diatur melalui laut, udara, atau pengiriman ekspres, tergantung kuantitas, urgensi, dan tujuan. Persyaratan perdagangan umum mencakup EXW, DAP, dan DDP, dengan pengaturan pengiriman akhir dikonfirmasi sesuai dengan pesanan dan tujuan.
